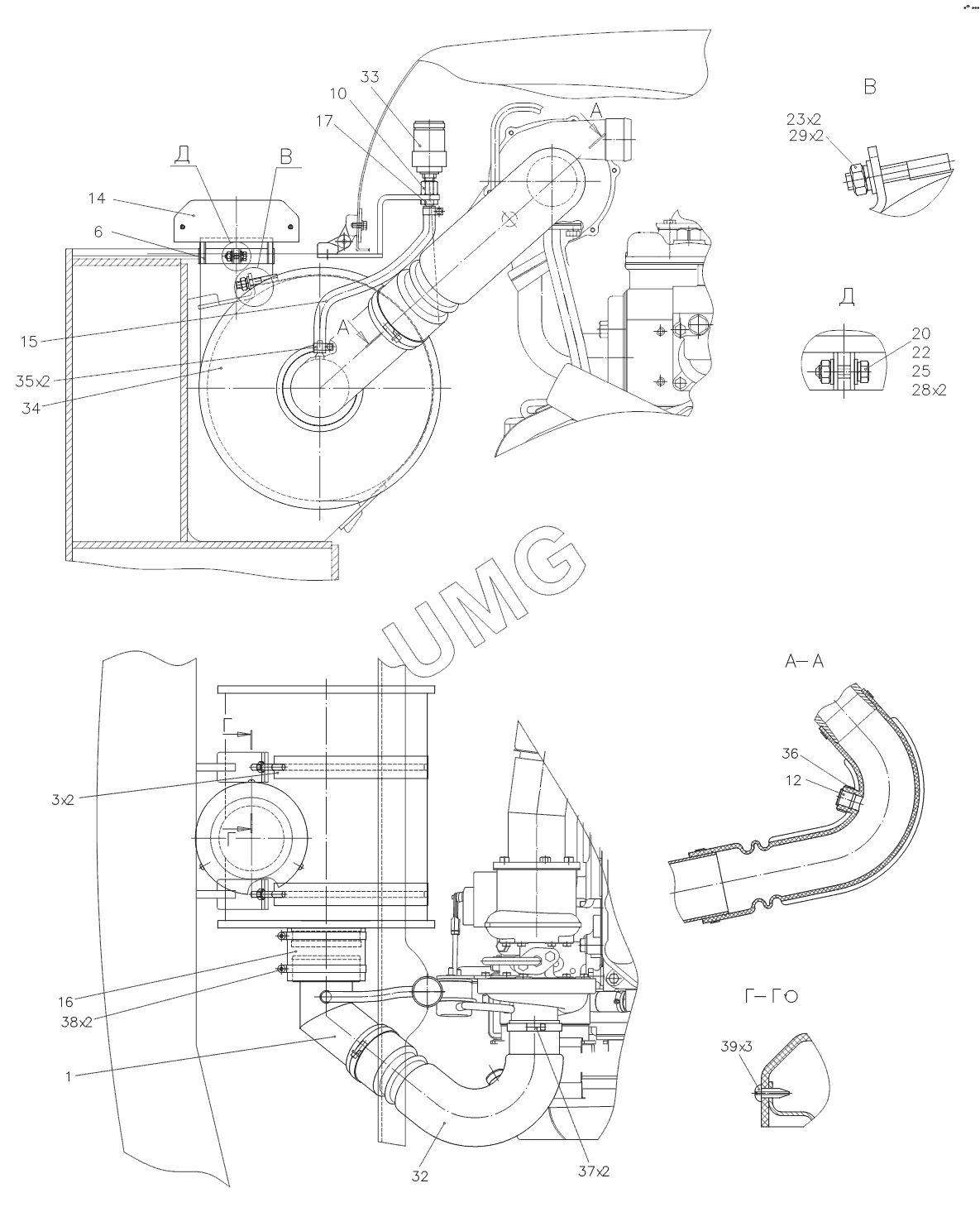

TVEX-140W. 314220407000 20 Установка воздухоочистителя
1
3
6
10
12
14
15
16
17
20
22
23
25
28
29
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31422040710000 | Труба | |
| 3 | 31422040730000 | Хомут | |
| 6 | 31420040130000 | Хомут | |
| 10 | 31422040700100 | Штуцер | |
| 12 | 31422040700300 | Заглушка | |
| 14 | 31420040100101 | Колпак | |
| 15 | 31420040100400 | Рукав | |
| 16 | 31420040100600 | Рукав | |
| 17 | 31460040500300 | Гайка | |
| 20 | М6-6gх20.58.01600 | Болт | |
| 22 | М6-6Н.5.016 | Гайка | |
| 23 | М8-6Н.5.016 | Гайка | |
| 25 | 6.65Г.016 | Шайба | |
| 26 | 8.65Г.016 | Шайба | |
| 28 | С6.01.08.016 | Шайба | |
| 29 | С8.01.08.016 | Шайба | |
| 32 | 00023040401601 | Шланг | |
| 33 | 00091810270001 | Индикатор засоренности воздухоочистителя | |
| 34 | 00091153001001 | Фильтр воздушный | |
| 35 | 00092382001701 | Хомут червячный | |
| 36 | 00092382000801 | Хомут червячный | |
| 37 | 00092382000701 | Хомут червячный | |
| 38 | 00092382001301 | Хомут червячный | |
| 39 | 00002642016801 | Саморез |
