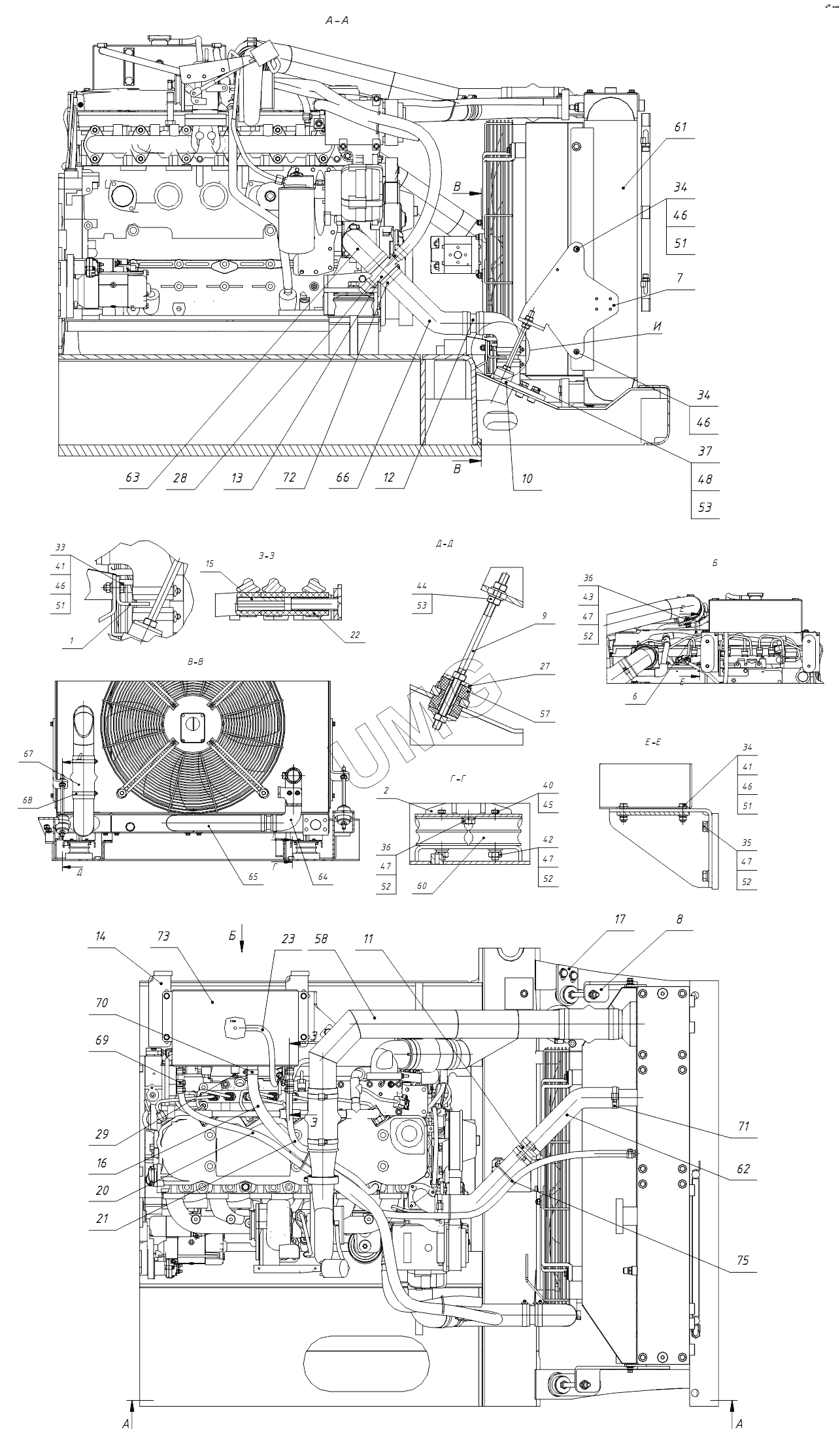

WХ-200 (2017). 202120200000 00 Установка радиатора
1
2
6
7
8
9
10
11
12
13
14
15
16
17
20
21
22
23
27
29
33
34
34
34
35
36
36
37
40
41
41
42
43
44
45
46
46
46
46
47
47
47
47
48
51
51
51
52
52
52
52
53
53
57
58
60
61
62
63
64
65
66
67
68
69
70
71
72
73
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Loctite542 | Loctite542 | Герметик | |
| 1 | 20212020010000 | труба | |
| 2 | 20212020020000 | Опора | |
| 6 | 20212020000100 | Кронштейн | |
| 7 | 20212020000200 | Кронштейн | |
| 8 | 20212020000300 | Кронштейн | |
| 9 | 20212020000400 | Шпилька | |
| 10 | 20212020000500 | Кронштейн | |
| 11 | 20212020000600 | Труба | |
| 12 | 20212020000700 | Труба | |
| 13 | 20212020000800 | Труба | |
| 14 | 20212020000900 | Кронштейн | |
| 15 | 20212020001000 | Дроссель | |
| 16 | 20212020001100 | Рукав | |
| 17 | 20212020001200 | Кронштейн | |
| 20 | 20212020001300 | Рукав | |
| 21 | 20212020001400 | Рукав | |
| 22 | 20212020001500 | Рукав | |
| 23 | 20212020001600 | Рукав | |
| 24 | 20212020001700 | Кронштейн | |
| 27 | 00262400110200 | Шайба | |
| 29 | 00007094000400 | Пробка | |
| 33 | M8-6g25.88.016 | Болт | |
| 34 | M8-6g30.88.016 | Болт | |
| 35 | M10-6g20.88.016 | Болт | |
| 36 | M10-6g25.88.016 | Болт | |
| 37 | M12-6g35.88.016 | Болт | |
| 40 | M6-6H.5.016 | Гайка | |
| 41 | M8-6H.5.016 | Гайка | |
| 42 | M10x1,25-6H.5.016 | Гайка | |
| 43 | M10-6H.5.016 | Гайка | |
| 44 | M12-6H.5.016 | Гайка | |
| 45 | 6.65Г.016 | Шайба | |
| 46 | 8.65Г.016 | Шайба | |
| 47 | 10.65Г.016 | Шайба | |
| 48 | 12.65Г.016 | Шайба | |
| 51 | С8.01.016 | Шайба | |
| 52 | С10.01.016 | Шайба | |
| 53 | С12.01.016 | Шайба | |
| 57 | 391875464CR | Опора | |
| 58 | WX200-10 | Труба подводящая | |
| 59 | WX200 | Труба | |
| 60 | 2101-1001020 | Опора | |
| 61 | FR4815190001 | Теплообменник с бачком | |
| 62 | Патрубок110х200 | Патрубок | |
| 63 | Патрубок90х90 | Патрубок | |
| 64 | Патрубок85х85 | Патрубок | |
| 65 | Патрубок155х345 | Патрубок | |
| 66 | Патрубок185х85 | Патрубок | |
| 67 | 3071051 | Шланг силиконовый | |
| 68 | 3926702 | Хомут | |
| 69 | WD912-22C7W1 | Хомут | |
| 70 | WD920-32C7W1 | Хомут | |
| 71 | WD940-60C7W1 | Хомут | |
| 72 | WD950-70C7W1 | Хомут | |
| 73 | Бачок | Бачок | |
| 74 | Датчик | Датчик | |
| 75 | 25314 | Кабельный хомут |
