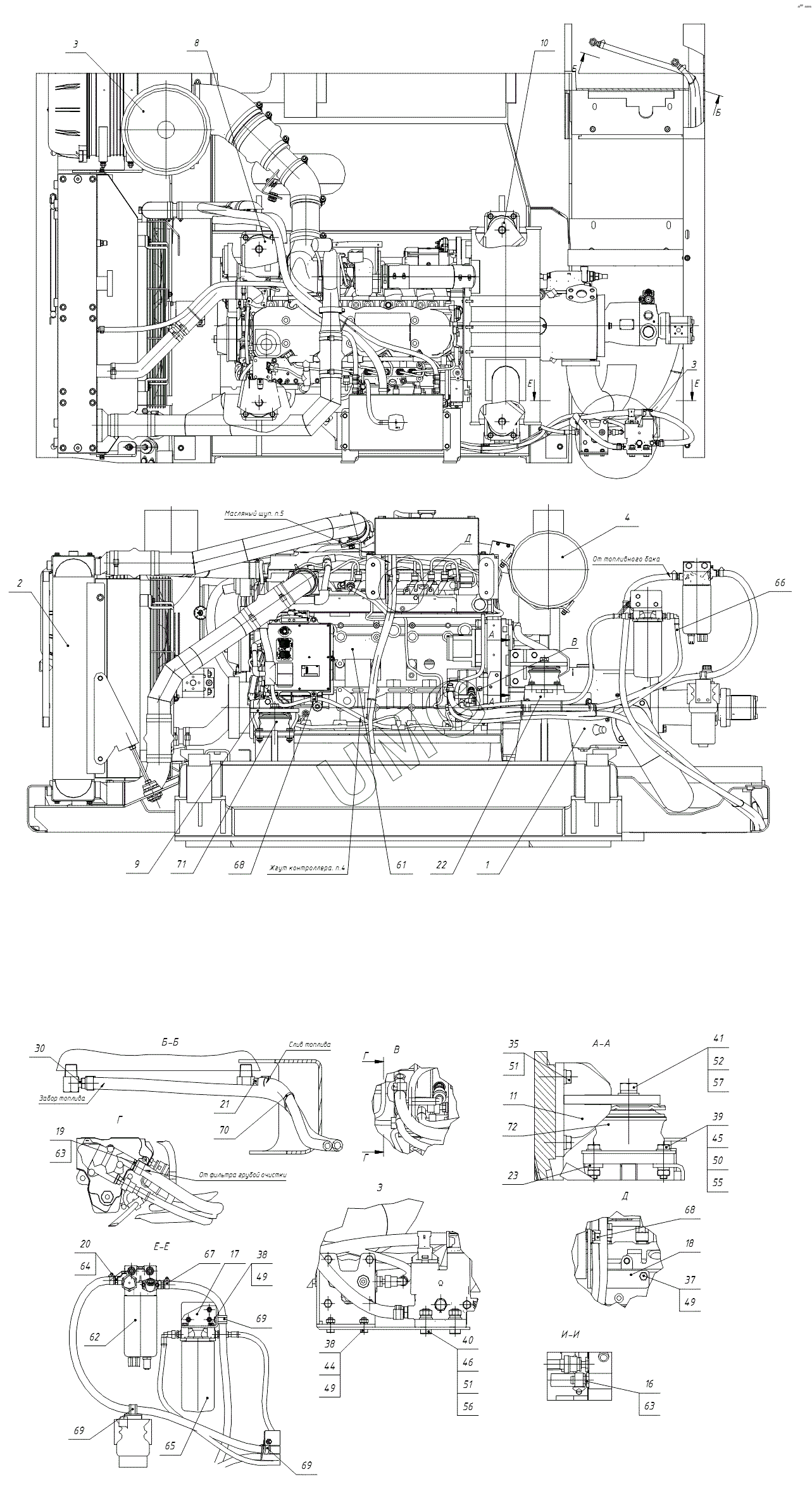

WХ-200 (2017). 202120000000 00 Установка силовая Cummins
1
2
3
3
4
8
9
10
11
16
17
18
19
20
21
22
23
30
35
37
38
38
39
40
41
44
45
46
49
49
49
50
51
51
52
55
56
57
61
62
63
63
64
65
66
67
68
68
69
69
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20212010000000 | Установка агрегата насосного | |
| 2 | 20212020000000 | Установка радиатора | |
| 3 | 20212030000000 | Установка воздухоочистителя | |
| 4 | 20212040000000 | Установка глушителя | |
| 5 | 20212050000000 | Установка НШ | |
| 8 | 20212000001000 | Опора передняя правая | |
| 9 | 20212000002000 | Опора передняя левая | |
| 10 | 20212000003000 | Опора задняя правая | |
| 11 | 20212000004000 | Опора задняя левая | |
| 16 | 20212000000100 | Штуцер | |
| 17 | 20212000000200 | Кронштейн | |
| 18 | 20212000000300 | Кронштейн | |
| 19 | 20212000000400 | Штуцер | |
| 20 | 20212000000500 | Штуцер | |
| 21 | 20212000000600 | Штуцер | |
| 22 | 20212000000700 | Кронштейн | |
| 23 | 20212000000800 | Шайба | |
| 24 | 20212000000900 | Рукав | |
| 25 | 20212000001800 | Рукав | |
| 26 | 202.12.00.00.019 | Рукав | |
| 30 | 314-23-04.00.003 | Штуцер | |
| 35 | M12-6gx35.88.016 | Болт | |
| 37 | M8-6g16.88.016 | Болт | |
| 38 | M8-6g20.88.016 | Болт | |
| 39 | M10-6g40.88.016 | Болт | |
| 40 | M12-6g35.88.016 | Болт | |
| 41 | M16x1,5-6gx40.88.016 | Болт | |
| 44 | M8-6H.5.016 | Гайка | |
| 45 | M10-6H.5.016 | Гайка | |
| 46 | M12-6H.5.016 | Гайка | |
| 49 | 8.65Г.016 | Шайба | |
| 50 | 10.65Г.016 | Шайба | |
| 51 | 12.65Г.016 | Шайба | |
| 52 | 16.65Г.016 | Шайба | |
| 55 | C10.01.016 | Шайба | |
| 56 | С12.01.016 | Шайба | |
| 57 | С16.01.016 | Шайба | |
| 61 | SO75119 | Двигатель | |
| 62 | FH21040 | Фильтр | |
| 63 | O-Ring9,4х2,1 | Кольцо | |
| 64 | O-Ring11,4х2,1 | Кольцо | |
| 65 | FF9652 | Фильтр | |
| 66 | Рукав | Рукав | |
| 67 | KaleWD912-22C7W1 | Хомут | |
| 68 | KaleCC-D1-12-20W1 | Хомут | |
| 69 | KaleCC-D1-20-20W1 | Хомут | |
| 70 | 25314 | Кабельный хомут | |
| 71 | 05718220/11150NR11 | Опора | |
| 72 | 05718220/11165NR39 | Опора |
