WХ-200 (2017). 202121003000 00 Установка воздухоочистителя
1
2
6
7
8
9
10
12
14
14
14
17
18
18
18
18
21
22
22
22
22
25
25
26
26
30
31
32
33
34
35
36
36
36
36
37
37
38
39
40
40
41

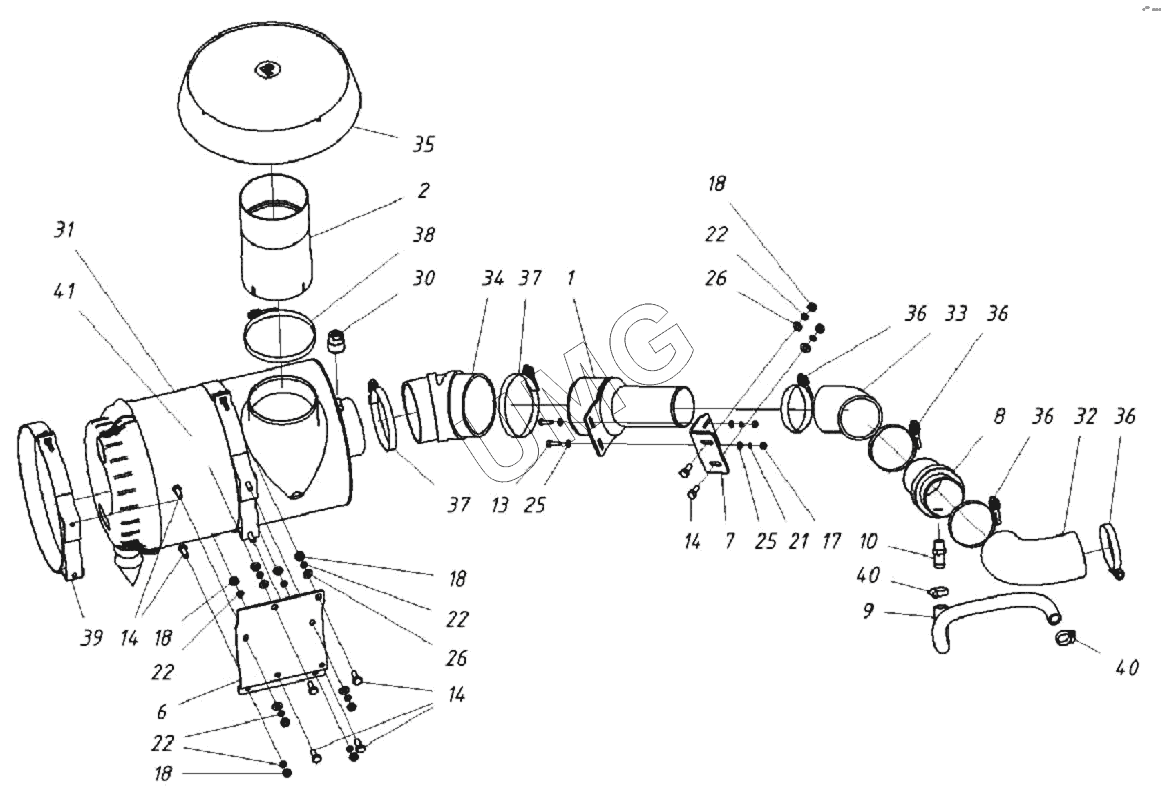

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20212100303000 | Труба | |
| 2 | 20212100304000 | Удлинитель | |
| 6 | 20212100300100 | Кронштейн | |
| 7 | 20212100300200 | Кронштейн | |
| 8 | 20212100300300 | Труба | |
| 9 | 20212100300400 | Рукав | |
| 10 | 42200876000100 | Ниппель | |
| 12 | 00002640012501 | Болт M8-6gx25.88.016 | |
| 14 | 00002640022601 | Болт М10-6gх25.88.016 | |
| 17 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 18 | 00002641061001 | Гайка M10-6H.5.016 | |
| 21 | 00002644020501 | Шайба 8.65Г.016 | |
| 22 | 00002644020601 | Шайба 10.65Г.016 | |
| 25 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 26 | 00002644061001 | Шайба плоская | |
| 30 | 00091353144101 | Индикатор | |
| 31 | 00091153017601 | Фильтр воздушный | |
| 32 | 00023040410301 | Патрубок | |
| 33 | 00023040410401 | Патрубок | |
| 34 | 00023040410501 | Патрубок | |
| 35 | 00023040413501 | Колпак | |
| 36 | 00023040412201 | Хомут | |
| 37 | 00023040412301 | Хомут | |
| 38 | 00023040412401 | Хомут | |
| 39 | 00023040413001 | Кронштейн | |
| 40 | 00092382030401 | Хомут | |
| 41 | Х770691710 | Комплект фильтрующих элементов воздушного фильтра |
