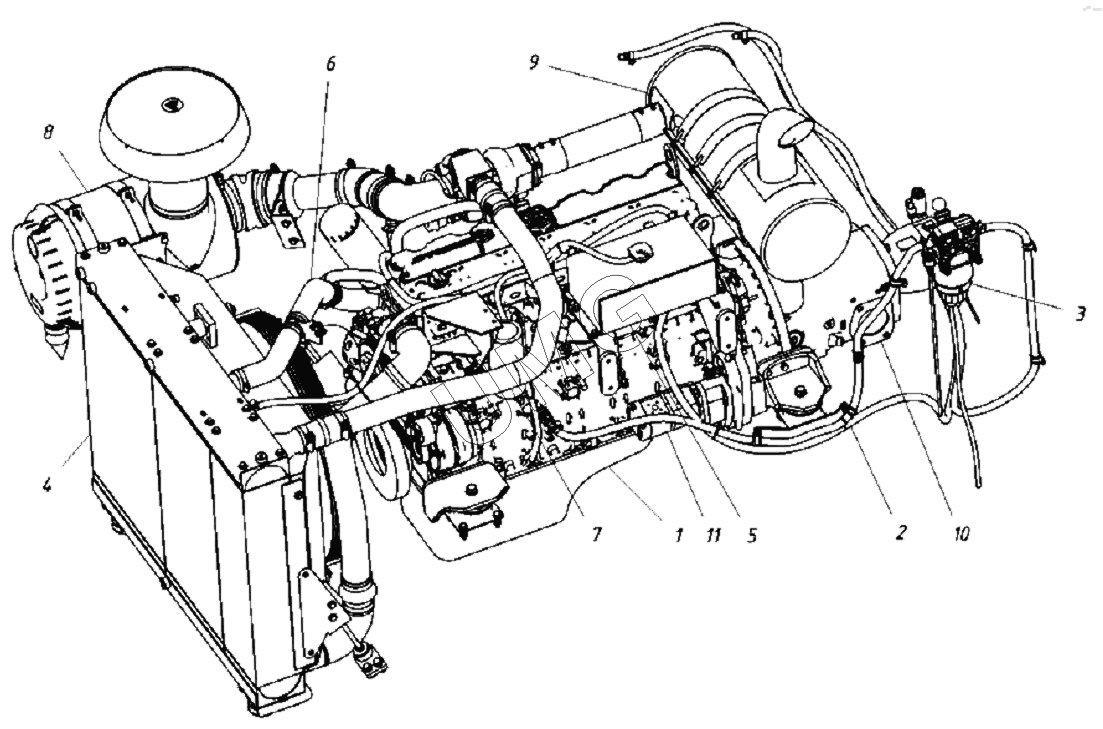

WХ-200 (2017). 202121000000 00 Установка силовая ЯМЗ-536
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Двигатель | Двигатель с опорами | |
| 2 | Система | Топливная система | |
| 3 | Фильтр | Фильтр | |
| 4 | 20212100200000 | Радиатор с кронштейнами | |
| 5 | Патрубки | Патрубки | |
| 6 | Патрубки | Патрубки | |
| 7 | Патрубки | Патрубки | |
| 8 | 20212100300000 | Установка воздуxоочистителя | |
| 9 | 20212100400000 | Установка глушителя | |
| 10 | 20212100100000 | Установка агрегата насосного | |
| 11 | 20212100500000 | Установка НШ и фильтры двигателя |
