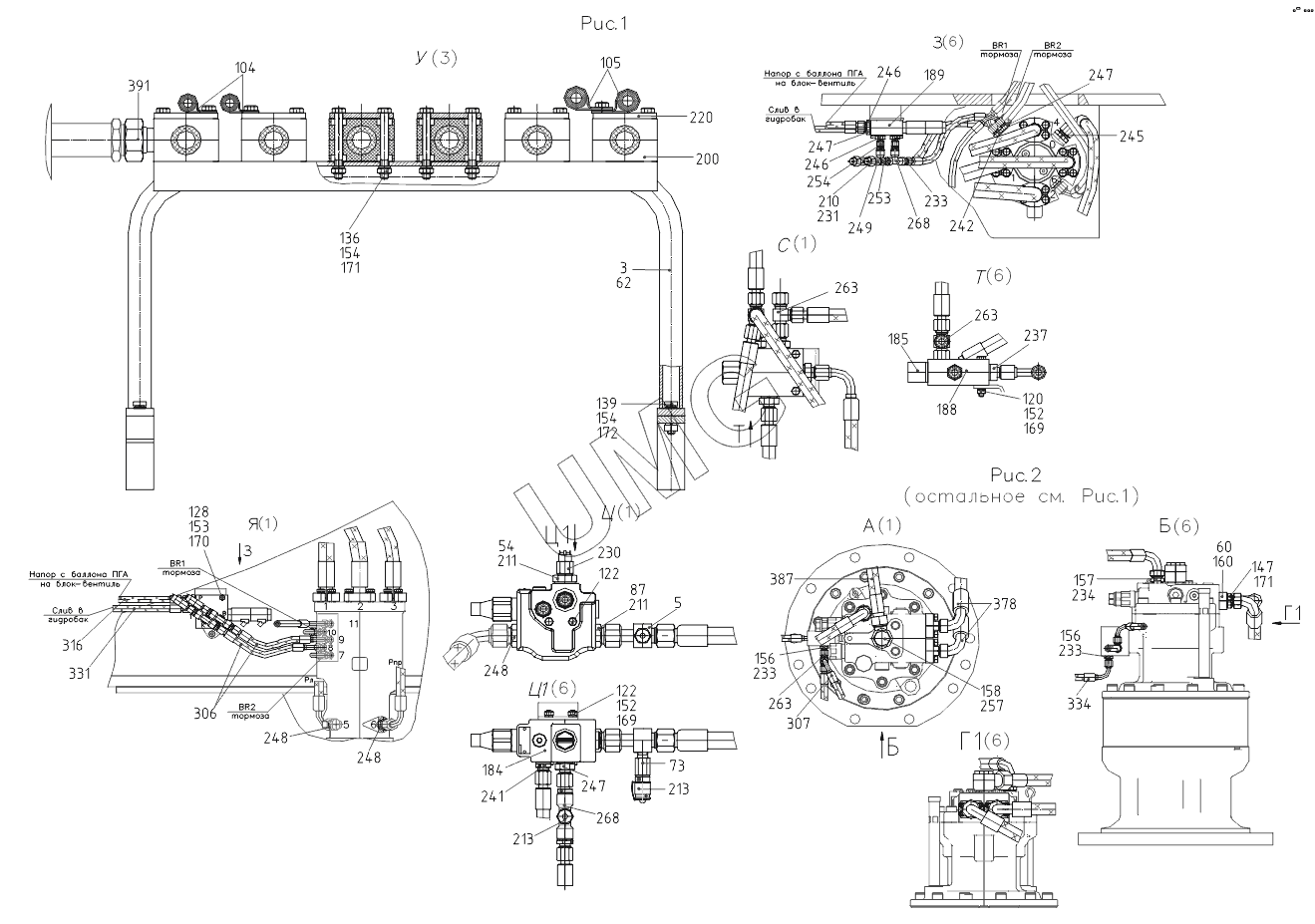

WХ-200 (2017). 202080000000 10 Гидрооборудование на поворотной платформе (“Бош-Рексрот”), 202080000000 20 (“Sungbo”)
3
5
54
60
62
73
87
104
105
120
122
122
128
136
139
147
152
152
153
154
154
156
156
157
158
160
169
169
170
171
171
172
184
185
188
189
200
210
211
211
213
213
220
230
233
233
233
234
237
241
242
245
246
246
247
247
247
248
248
248
249
253
254
257
263
263
263
268
268
306
307
331
331
334
378
387
391
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20208000001000 | Патрубок | |
| 3 | 20208000003000 | Кронштейн | |
| 5 | 31850800105000 | Переходник | |
| 8 | 20208000008000 | Переходник | |
| 9 | 31850800109000 | Переходник | |
| 14 | 20208000014000 | Кронштейн | |
| 28 | 00262910002000 | Гидрораспределитель | |
| 35 | 00640200000000 | Пневмогидроаккумулятор | |
| 43 | 20208000000200 | Рукав | |
| 44 | 20208000000300 | Фланец | |
| 45 | 20208000000400 | Фланец | |
| 46 | 20208000000500 | Фланец | |
| 47 | 20208000000600 | Фланец | |
| 49 | 31850800100800 | Хомут | |
| 53 | 31850800101200 | Штуцер | |
| 54 | 31850800101300 | Переходник | |
| 55 | 20208000001400 | Штуцер | |
| 56 | 20208000001500 | Кронштейн | |
| 58 | 20208000001700 | Фланец | |
| 60 | 21103000000200 | Фланец | |
| 62 | 20208000003300 | Планка | |
| 67 | 10501800101100 | Скоба | |
| 68 | 42200800101200 | Заглушка | |
| 69 | 10501800101300 | Фланец | |
| 72 | 31402710050200 | Заглушка | |
| 73 | 31420800401100 | Переходник | |
| 75 | 32000800400300 | Штуцер | |
| 77 | 00022230200300 | Гайка | |
| 79 | 00023018000300 | Заглушка | |
| 82 | 00007230300800 | Хомут | |
| 83 | 00013040000500 | Хомут | |
| 84 | 00007041301340 | Заглушка | |
| 85 | 00007041312440 | Гайка накидная | |
| 87 | 00504800100600 | Штуцер | |
| 90 | 30830800100600 | Штуцер | |
| 100 | 17912000000210 | Штуцер | |
| 104 | 00413010000100 | Хомут | |
| 105 | 00413010000110 | Хомут | |
| 114 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 116 | 0000264000140 | Болт М6-6gx16.58.016 | |
| 117 | 00002640002001 | Болт М6-6gx20.58.016 | |
| 118 | 00002640003201 | Болт М6-6gx30.58.016 | |
| 119 | 00002640005201 | Болт М6-6gx45.58.016 | |
| 120 | 00002640005101 | Болт М6-6gx50.58.016 | |
| 122 | 00002640006101 | Болт М6-6gx70.58.016 | |
| 123 | 00002640011001 | Болт М8х16.58.019 | |
| 124 | 00002640012101 | Болт M8-6gx20.58.016 | |
| 127 | 00002640015401 | Болт M8-6gx50.58.016 | |
| 128 | 00002640016001 | Болт М8-6gx60.58.016 | |
| 131 | 00002640016801 | Болт М8-6gx100.109.016 | |
| 132 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 133 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 136 | 00002640027901 | Болт М10х90.88.016 | |
| 137 | 00002640028601 | Болт М10-6gx90.109.40X.016 | |
| 138 | 00002640032101 | Болт М12-6gх25.58.016 | |
| 139 | 00002640033001 | Болт М12-6gх30.58.016 | |
| 140 | 00002640034701 | Болт М12-6gx45.58.016 | |
| 143 | 00002640053601 | Болт М16-6gх35.58.016 | |
| 144 | 00002640053901 | Болт М16-6gх40.58.016 | |
| 146 | 00002642019501 | Винт М10-6gx30.88.35X.016 | |
| 147 | 00002642017701 | Винт М10-6gx35.88.35X.016 | |
| 148 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 149 | 00002642018101 | Винт М12-6gx55.88.35X.016 | |
| 150 | 00002642017401 | Винт М14-6gх45.88.35Х.016 | |
| 151 | 00002642017301 | Винт М16-6gx55.88.35X.016 | |
| 152 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 153 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 154 | 00002641061001 | Гайка M10-6H.5.016 | |
| 155 | 00002641061201 | Гайка M12-6H.5.016 | |
| 156 | 00006421000501 | Кольцо 012-016-25-2-3 | |
| 157 | 00006421000701 | Кольцо 018-022-25-2-3 | |
| 158 | 00006421010801 | Кольцо 020-024-25-2-3 | |
| 159 | 00006421001001 | Кольцо 024-028-25-2-3 | |
| 160 | 00006421001101 | Кольцо 030-035-30-2-3 | |
| 161 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 162 | 00006421019001 | Кольцо 028-034-36-2-3 | |
| 163 | 00006421005201 | Кольцо 100-110-58-2-3 | |
| 167 | 00000233582700 | Прокладка 27М3 | |
| 169 | 00002644020401 | Шайба 6.65Г.016 | |
| 170 | 00002644020501 | Шайба 8.65Г.016 | |
| 171 | 00002644020601 | Шайба 10.65Г.016 | |
| 172 | 00002644020701 | Шайба 12.65Г.016 | |
| 173 | 00002644020801 | Шайба 14.65Г.016 | |
| 174 | 00002644020901 | Шайба 16.65Г.016 | |
| 176 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 177 | 00002644061001 | Шайба плоская | |
| 178 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 180 | 00010240123601 | Блок клапанов | |
| 181 | 00010240160601 | Клапан | |
| 182 | 00010240123301 | Блок стабилизации | |
| 183 | 00010000032701 | Клапан | |
| 184 | 00010240101801 | Клапан зарядный | |
| 185 | 00010240102701 | Клапан | |
| 186 | 00010240102601 | Клапан обратный | |
| 187 | 00010240160301 | Клапан ИЛИ | |
| 188 | 00010240161501 | Корпус | |
| 189 | 00001400306201 | Вентиль-блок | |
| 190 | 00010240160201 | Клапан | |
| 191 | 00010600000101 | Плита | |
| 192 | 00010240123101 | Винт | |
| 193 | 00010006400501 | Пневмогидроаккумулятор | |
| 194 | 00010240160101 | Блок подготовки сигнала | |
| 195 | 00010006400101 | Пневмогидроаккумулятор | |
| 196 | 00010006400401 | Пневмогидроаккумулятор | |
| 197 | TE+L8+L8+TC | Распределительный блок | |
| 198 | 00010254333101 | Клапан | |
| 200 | 00092382045001 | Корпус одиночного зажима | |
| 201 | 00092382045401 | Корпус спаренного зажима | |
| 202 | 00092382045501 | Корпус спаренного зажима | |
| 203 | 00092382064201 | Полуфланец | |
| 204 | 00092382070301 | Полуфланец | |
| 205 | 00092382070101 | Полуфланец | |
| 206 | 00092382060101 | Полуфланец | |
| 207 | 00092382059501 | Полуфланец | |
| 209 | 00092382059901 | Полуфланец | |
| 210 | 00006431250401 | Прокладка | |
| 211 | 00006431253201 | Прокладка | |
| 212 | 00006431250301 | Прокладка | |
| 213 | 00097240001601 | Измерительная муфта с колпаком | |
| 214 | 00006420002201 | Уплотнение | |
| 215 | 00006420002301 | Уплотнение | |
| 216 | 00006420002501 | Уплотнение | |
| 217 | 00006420002401 | Уплотнение | |
| 218 | 00092382050301 | Накладка | |
| 220 | 00092382050001 | Накладка | |
| 221 | 00010011542101 | Фильтр напорный | |
| 223 | 00010260007201 | Фланец | |
| 224 | 00010260001201 | Датчик давления | |
| 226 | 00092382029801 | Хомут силовой | |
| 228 | 00093260402401 | Прокладка | |
| 229 | 00093260403701 | Прокладка | |
| 230 | 00010260005001 | Электродатчик | |
| 231 | 00010260002001 | Электродатчик | |
| 233 | 00002648201101 | Адаптер | |
| 234 | 00002648213001 | Адаптер | |
| 235 | 00002648201901 | Адаптер | |
| 236 | 00002648222201 | Адаптер | |
| 237 | 00002648222301 | Адаптер | |
| 238 | 00002648202201 | Адаптер | |
| 239 | 00002648222401 | Адаптер | |
| 240 | 00002648222501 | Адаптер | |
| 241 | 00002648200201 | Адаптер | |
| 242 | 00002648201501 | Адаптер | |
| 243 | 00002648222001 | Адаптер | |
| 244 | 00002648222601 | Адаптер | |
| 245 | 00002648202401 | Адаптер | |
| 246 | 00002648216901 | Адаптер | |
| 247 | 00002648217001 | Адаптер | |
| 248 | 00002648221901 | Адаптер | |
| 249 | 00002648216101 | Адаптер | |
| 250 | 00002648215301 | Адаптер | |
| 251 | 00002648223101 | Адаптер | |
| 252 | 00002648223201 | Адаптер | |
| 253 | 00002648216301 | Адаптер | |
| 254 | 00002648216401 | Адаптер | |
| 255 | 00002648201601 | Адаптер | |
| 256 | 00002648222701 | Адаптер | |
| 257 | 00002648201101 | Адаптер | |
| 258 | 00002648200401 | Адаптер | |
| 259 | 00002648202001 | Адаптер | |
| 260 | 00002648200701 | Адаптер | |
| 261 | 00002648222901 | Адаптер | |
| 262 | 00002648223001 | Адаптер | |
| 263 | 00002648230901 | Адаптер | |
| 264 | 00002648200301 | Адаптер | |
| 265 | 00002648202801 | Адаптер | |
| 266 | 00002648223401 | Адаптер | |
| 267 | 00002648231101 | Адаптер | |
| 268 | 00002648212701 | Адаптер | |
| 269 | 00002648212801 | Адаптер | |
| 270 | 00002648201201 | Адаптер | |
| 271 | 00002648202701 | Адаптер | |
| 272 | 00002648220701 | Адаптер | |
| 273 | 00002648212601 | Адаптер | |
| 274 | 00002648231301 | Адаптер | |
| 275 | 00002648203001 | Адаптер | |
| 276 | Адаптер | Адаптер | |
| 277 | 00097240010801 | Промежуточный переходник | |
| 278 | 00097240010701 | Измерительный шланг | |
| 279 | 00097240010501 | Измерительный шланг | |
| 280 | 00097240010601 | Измерительный шланг | |
| 281 | 00097240010101 | Измерительный шланг | |
| 282 | 00097240005401 | Манометр | |
| 290 | 00006417000201 | Рукав высокого давления | |
| 291 | 00006417005401 | Рукав высокого давления | |
| 292 | 00006419018101 | Рукав высокого давления | |
| 293 | 00006417000301 | Рукав высокого давления | |
| 294 | 00006417000401 | Рукав высокого давления | |
| 295 | 00006419016301 | Рукав высокого давления | |
| 296 | 00006419031001 | Рукав высокого давления | |
| 298 | 00006417001001 | Рукав высокого давления | |
| 300 | 00006417095702 | Рукав высокого давления | |
| 301 | 00006419016401 | Рукав высокого давления | |
| 302 | 00006419018601 | Рукав высокого давления | |
| 303 | 00006419031101 | Рукав высокого давления | |
| 304 | 00006419031201 | Рукав высокого давления | |
| 305 | 00006417000601 | Рукав высокого давления | |
| 306 | 00006419018701 | Рукав высокого давления | |
| 307 | 00006419019601 | Рукав высокого давления | |
| 308 | 00006417000701 | Рукав высокого давления | |
| 310 | 00006419031401 | Рукав высокого давления | |
| 311 | 00006417004701 | Рукав высокого давления | |
| 312 | 00006419031301 | Рукав высокого давления | |
| 313 | 00006419031501 | Рукав высокого давления | |
| 314 | 00006419016501 | Рукав высокого давления | |
| 315 | 00006417005601 | Рукав высокого давления | |
| 317 | 00006417004801 | Рукав высокого давления | |
| 318 | 00006419019001 | Рукав высокого давления | |
| 321 | 00006419017001 | Рукав высокого давления | |
| 322 | 00006417001301 | Рукав высокого давления | |
| 323 | 00006419019801 | Рукав высокого давления | |
| 324 | 00006419025101 | Рукав высокого давления | |
| 326 | 00006419016601 | Рукав высокого давления | |
| 327 | 00006417001601 | Рукав высокого давления | |
| 329 | 00006419021701 | Рукав высокого давления | |
| 330 | 00006419021801 | Рукав высокого давления | |
| 331 | 00006417001901 | Рукав высокого давления | |
| 334 | 00006417098801 | Рукав высокого давления | |
| 337 | 00006417002201 | Рукав высокого давления | |
| 338 | 00006417007401 | Рукав высокого давления | |
| 340 | 00006417002601 | Рукав высокого давления | |
| 341 | 00006417002502 | Рукав высокого давления | |
| 342 | 00006417004601 | Рукав высокого давления | |
| 343 | 00006417003201 | Рукав высокого давления | |
| 345 | 00006417005902 | Рукав высокого давления | |
| 348 | 00006420030401 | Рукав высокого давления | |
| 349 | 00006420014301 | Рукав высокого давления | |
| 350 | 00006420019101 | Рукав высокого давления | |
| 351 | 00006420018801 | Рукав высокого давления | |
| 352 | 00006420031901 | Рукав высокого давления | |
| 358 | 00006420020701 | Рукав высокого давления | |
| 359 | 00006420020601 | Рукав высокого давления | |
| 361 | 00006418061501 | Рукав высокого давления | |
| 362 | 00006418061701 | Рукав высокого давления | |
| 363 | 00006417024001 | Рукав высокого давления | |
| 364 | 00006417061901 | Рукав высокого давления | |
| 365 | 00006417060601 | Рукав высокого давления | |
| 366 | 00006417060701 | Рукав высокого давления | |
| 367 | 00006417076401 | Рукав высокого давления | |
| 370 | 00006417046801 | Рукав высокого давления | |
| 371 | 00006417078901 | Рукав высокого давления | |
| 372 | 00006417046101 | Рукав высокого давления | |
| 373 | 00006417046301 | Рукав высокого давления | |
| 374 | 00006417046401 | Рукав высокого давления | |
| 375 | 00006417060901 | Рукав высокого давления | |
| 376 | 00006420200501 | Рукав высокого давления | |
| 377 | 00006417061301 | Рукав высокого давления | |
| 378 | 00006417062301 | Рукав высокого давления | |
| 379 | 00006420213701 | Рукав высокого давления | |
| 380 | 00006420206401 | Рукав высокого давления | |
| 381 | 00006417075801 | Рукав высокого давления | |
| 382 | 00006420214501 | Рукав высокого давления | |
| 383 | 00006417073201 | Рукав высокого давления | |
| 384 | 00006420214701 | Рукав высокого давления | |
| 385 | 00006420214601 | Рукав высокого давления | |
| 387 | 00006417047301 | Рукав высокого давления | |
| 389 | 00006420217601 | Рукав высокого давления | |
| 391 | 00006420212101 | Рукав высокого давления | |
| 393 | 00006419014001 | Рукав высокого давления | |
| 394 | 00006419009901 | Рукав высокого давления | |
| 395 | 00006419010301 | Рукав высокого давления | |
| 398 | 00006420214401 | Рукав высокого давления |
