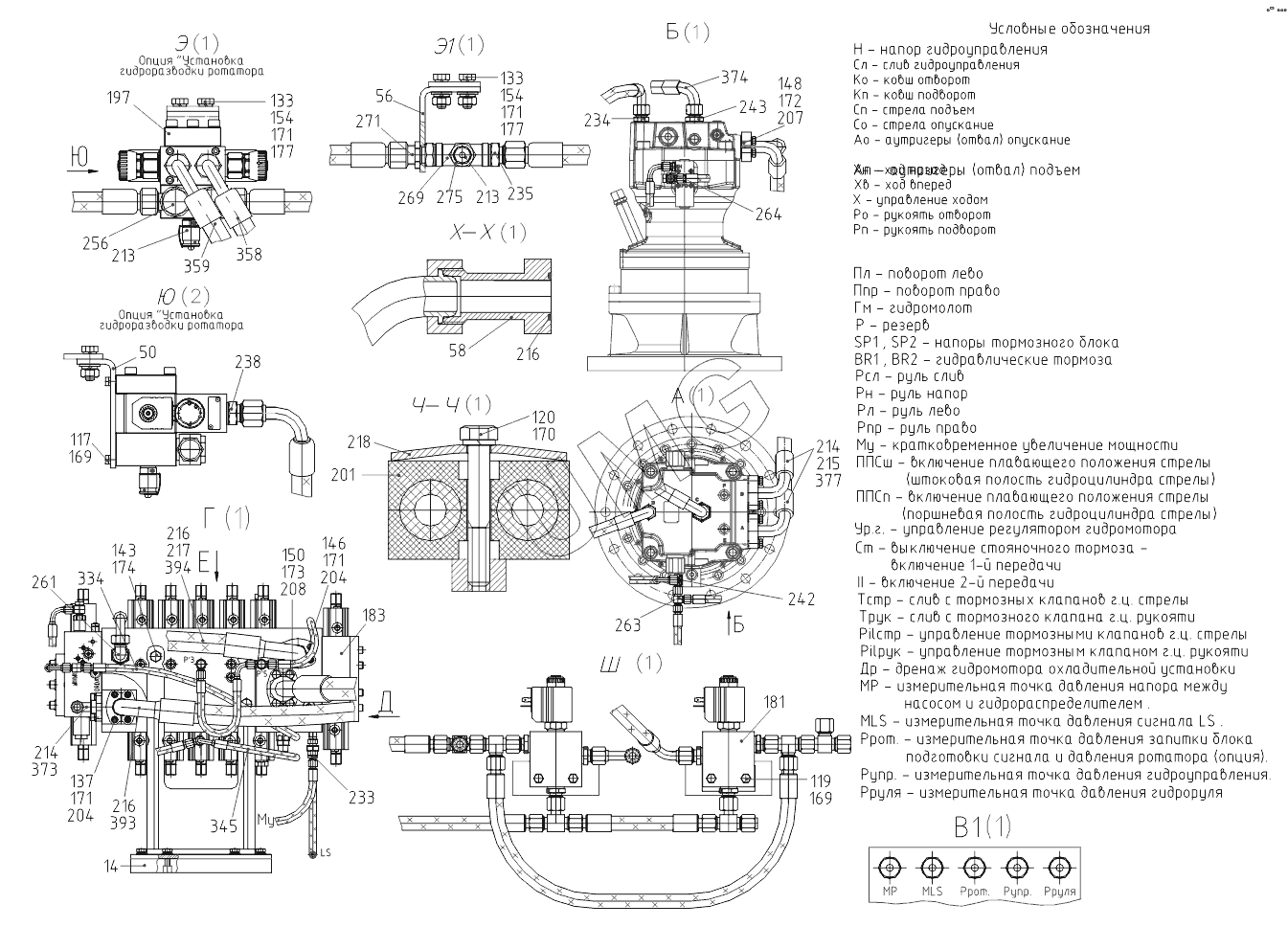

WХ-200 (2017). 202080000000 10 Гидрооборудование на поворотной платформе (“Бош-Рексрот”), 202080000000 20 (“Sungbo”)
14
50
56
58
117
117
119
120
133
133
137
143
146
148
150
154
154
169
169
169
170
171
171
171
171
171
172
173
174
177
177
181
183
197
197
201
204
204
207
213
213
214
214
215
216
216
216
217
218
233
234
235
238
238
242
243
256
256
261
263
264
269
271
275
334
345
358
359
373
374
377
393
394
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20208000001000 | Патрубок | |
| 3 | 20208000003000 | Кронштейн | |
| 5 | 31850800105000 | Переходник | |
| 8 | 20208000008000 | Переходник | |
| 9 | 31850800109000 | Переходник | |
| 14 | 20208000014000 | Кронштейн | |
| 28 | 00262910002000 | Гидрораспределитель | |
| 35 | 00640200000000 | Пневмогидроаккумулятор | |
| 43 | 20208000000200 | Рукав | |
| 44 | 20208000000300 | Фланец | |
| 45 | 20208000000400 | Фланец | |
| 46 | 20208000000500 | Фланец | |
| 47 | 20208000000600 | Фланец | |
| 49 | 31850800100800 | Хомут | |
| 50 | 20208000000900 | Кронштейн | |
| 53 | 31850800101200 | Штуцер | |
| 54 | 31850800101300 | Переходник | |
| 55 | 20208000001400 | Штуцер | |
| 55 | 20208000001400 | Штуцер | |
| 56 | 20208000001500 | Кронштейн | |
| 58 | 20208000001700 | Фланец | |
| 60 | 21103000000200 | Фланец | |
| 62 | 20208000003300 | Планка | |
| 67 | 10501800101100 | Скоба | |
| 68 | 42200800101200 | Заглушка | |
| 69 | 10501800101300 | Фланец | |
| 72 | 31402710050200 | Заглушка | |
| 73 | 31420800401100 | Переходник | |
| 75 | 32000800400300 | Штуцер | |
| 77 | 00022230200300 | Гайка | |
| 79 | 00023018000300 | Заглушка | |
| 82 | 00007230300800 | Хомут | |
| 83 | 00013040000500 | Хомут | |
| 84 | 00007041301340 | Заглушка | |
| 85 | 00007041312440 | Гайка накидная | |
| 87 | 00504800100600 | Штуцер | |
| 90 | 30830800100600 | Штуцер | |
| 100 | 17912000000210 | Штуцер | |
| 104 | 00413010000100 | Хомут | |
| 105 | 00413010000110 | Хомут | |
| 114 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 116 | 0000264000140 | Болт М6-6gx16.58.016 | |
| 117 | 00002640002001 | Болт М6-6gx20.58.016 | |
| 117 | 00002640002001 | Болт М6-6gx20.58.016 | |
| 118 | 00002640003201 | Болт М6-6gx30.58.016 | |
| 119 | 00002640005201 | Болт М6-6gx45.58.016 | |
| 120 | 00002640005101 | Болт М6-6gx50.58.016 | |
| 122 | 00002640006101 | Болт М6-6gx70.58.016 | |
| 123 | 00002640011001 | Болт М8х16.58.019 | |
| 124 | 00002640012101 | Болт M8-6gx20.58.016 | |
| 127 | 00002640015401 | Болт M8-6gx50.58.016 | |
| 128 | 00002640016001 | Болт М8-6gx60.58.016 | |
| 131 | 00002640016801 | Болт М8-6gx100.109.016 | |
| 132 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 132 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 133 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 136 | 00002640027901 | Болт М10х90.88.016 | |
| 137 | 00002640028601 | Болт М10-6gx90.109.40X.016 | |
| 138 | 00002640032101 | Болт М12-6gх25.58.016 | |
| 139 | 00002640033001 | Болт М12-6gх30.58.016 | |
| 140 | 00002640034701 | Болт М12-6gx45.58.016 | |
| 143 | 00002640053601 | Болт М16-6gх35.58.016 | |
| 144 | 00002640053901 | Болт М16-6gх40.58.016 | |
| 146 | 00002642019501 | Винт М10-6gx30.88.35X.016 | |
| 147 | 00002642017701 | Винт М10-6gx35.88.35X.016 | |
| 148 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 149 | 00002642018101 | Винт М12-6gx55.88.35X.016 | |
| 150 | 00002642017401 | Винт М14-6gх45.88.35Х.016 | |
| 151 | 00002642017301 | Винт М16-6gx55.88.35X.016 | |
| 152 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 153 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 154 | 00002641061001 | Гайка M10-6H.5.016 | |
| 155 | 00002641061201 | Гайка M12-6H.5.016 | |
| 156 | 00006421000501 | Кольцо 012-016-25-2-3 | |
| 157 | 00006421000701 | Кольцо 018-022-25-2-3 | |
| 158 | 00006421010801 | Кольцо 020-024-25-2-3 | |
| 159 | 00006421001001 | Кольцо 024-028-25-2-3 | |
| 160 | 00006421001101 | Кольцо 030-035-30-2-3 | |
| 161 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 162 | 00006421019001 | Кольцо 028-034-36-2-3 | |
| 163 | 00006421005201 | Кольцо 100-110-58-2-3 | |
| 167 | 00000233582700 | Прокладка 27М3 | |
| 169 | 00002644020401 | Шайба 6.65Г.016 | |
| 169 | 00002644020401 | Шайба 6.65Г.016 | |
| 170 | 00002644020501 | Шайба 8.65Г.016 | |
| 171 | 00002644020601 | Шайба 10.65Г.016 | |
| 171 | 00002644020601 | Шайба 10.65Г.016 | |
| 172 | 00002644020701 | Шайба 12.65Г.016 | |
| 173 | 00002644020801 | Шайба 14.65Г.016 | |
| 174 | 00002644020901 | Шайба 16.65Г.016 | |
| 176 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 177 | 00002644061001 | Шайба плоская | |
| 178 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 180 | 00010240123601 | Блок клапанов | |
| 181 | 00010240160601 | Клапан | |
| 182 | 00010240123301 | Блок стабилизации | |
| 182 | 00010240123301 | Блок стабилизации | |
| 183 | 00010000032701 | Клапан | |
| 184 | 00010240101801 | Клапан зарядный | |
| 185 | 00010240102701 | Клапан | |
| 186 | 00010240102601 | Клапан обратный | |
| 187 | 00010240160301 | Клапан ИЛИ | |
| 188 | 00010240161501 | Корпус | |
| 189 | 00001400306201 | Вентиль-блок | |
| 190 | 00010240160201 | Клапан | |
| 191 | 00010600000101 | Плита | |
| 192 | 00010240123101 | Винт | |
| 193 | 00010006400501 | Пневмогидроаккумулятор | |
| 194 | 00010240160101 | Блок подготовки сигнала | |
| 195 | 00010006400101 | Пневмогидроаккумулятор | |
| 196 | 00010006400401 | Пневмогидроаккумулятор | |
| 196 | 00010006400401 | Пневмогидроаккумулятор | |
| 197 | TE+L8+L8+TC | Распределительный блок | |
| 197 | 00010240123201 | Распределительный блок | |
| 198 | 00010254333101 | Клапан | |
| 200 | 00092382045001 | Корпус одиночного зажима | |
| 201 | 00092382045401 | Корпус спаренного зажима | |
| 202 | 00092382045501 | Корпус спаренного зажима | |
| 203 | 00092382064201 | Полуфланец | |
| 204 | 00092382070301 | Полуфланец | |
| 205 | 00092382070101 | Полуфланец | |
| 206 | 00092382060101 | Полуфланец | |
| 207 | 00092382059501 | Полуфланец | |
| 209 | 00092382059901 | Полуфланец | |
| 210 | 00006431250401 | Прокладка | |
| 211 | 00006431253201 | Прокладка | |
| 212 | 00006431250301 | Прокладка | |
| 213 | 00097240001601 | Измерительная муфта с колпаком | |
| 214 | 00006420002201 | Уплотнение | |
| 215 | 00006420002301 | Уплотнение | |
| 216 | 00006420002501 | Уплотнение | |
| 217 | 00006420002401 | Уплотнение | |
| 218 | 00092382050301 | Накладка | |
| 220 | 00092382050001 | Накладка | |
| 221 | 00010011542101 | Фильтр напорный | |
| 223 | 00010260007201 | Фланец | |
| 224 | 00010260001201 | Датчик давления | |
| 226 | 00092382029801 | Хомут силовой | |
| 228 | 00093260402401 | Прокладка | |
| 229 | 00093260403701 | Прокладка | |
| 229 | 00093260403701 | Прокладка | |
| 230 | 00010260005001 | Электродатчик | |
| 231 | 00010260002001 | Электродатчик | |
| 233 | 00002648201101 | Адаптер | |
| 234 | 00002648213001 | Адаптер | |
| 235 | 00002648201901 | Адаптер | |
| 236 | 00002648222201 | Адаптер | |
| 237 | 00002648222301 | Адаптер | |
| 238 | 00002648202201 | Адаптер | |
| 238 | 00002648202201 | Адаптер | |
| 239 | 00002648222401 | Адаптер | |
| 239 | 00002648222401 | Адаптер | |
| 240 | 00002648222501 | Адаптер | |
| 241 | 00002648200201 | Адаптер | |
| 242 | 00002648201501 | Адаптер | |
| 243 | 00002648222001 | Адаптер | |
| 244 | 00002648222601 | Адаптер | |
| 245 | 00002648202401 | Адаптер | |
| 246 | 00002648216901 | Адаптер | |
| 247 | 00002648217001 | Адаптер | |
| 248 | 00002648221901 | Адаптер | |
| 249 | 00002648216101 | Адаптер | |
| 250 | 00002648215301 | Адаптер | |
| 251 | 00002648223101 | Адаптер | |
| 252 | 00002648223201 | Адаптер | |
| 253 | 00002648216301 | Адаптер | |
| 254 | 00002648216401 | Адаптер | |
| 255 | 00002648201601 | Адаптер | |
| 256 | 00002648222701 | Адаптер | |
| 256 | 00002648222701 | Адаптер | |
| 257 | 00002648201101 | Адаптер | |
| 258 | 00002648200401 | Адаптер | |
| 259 | 00002648202001 | Адаптер | |
| 260 | 00002648200701 | Адаптер | |
| 261 | 00002648222901 | Адаптер | |
| 262 | 00002648223001 | Адаптер | |
| 263 | 00002648230901 | Адаптер | |
| 264 | 00002648200301 | Адаптер | |
| 265 | 00002648202801 | Адаптер | |
| 266 | 00002648223401 | Адаптер | |
| 267 | 00002648231101 | Адаптер | |
| 268 | 00002648212701 | Адаптер | |
| 269 | 00002648212801 | Адаптер | |
| 270 | 00002648201201 | Адаптер | |
| 271 | 00002648202701 | Адаптер | |
| 272 | 00002648220701 | Адаптер | |
| 273 | 00002648212601 | Адаптер | |
| 274 | 00002648231301 | Адаптер | |
| 275 | 00002648203001 | Адаптер | |
| 276 | Адаптер | Адаптер | |
| 277 | 00097240010801 | Промежуточный переходник | |
| 278 | 00097240010701 | Измерительный шланг | |
| 279 | 00097240010501 | Измерительный шланг | |
| 280 | 00097240010601 | Измерительный шланг | |
| 281 | 00097240010101 | Измерительный шланг | |
| 282 | 00097240005401 | Манометр | |
| 290 | 00006417000201 | Рукав высокого давления | |
| 291 | 00006417005401 | Рукав высокого давления | |
| 292 | 00006419018101 | Рукав высокого давления | |
| 293 | 00006417000301 | Рукав высокого давления | |
| 294 | 00006417000401 | Рукав высокого давления | |
| 295 | 00006419016301 | Рукав высокого давления | |
| 296 | 00006419031001 | Рукав высокого давления | |
| 298 | 00006417001001 | Рукав высокого давления | |
| 300 | 00006417095702 | Рукав высокого давления | |
| 301 | 00006419016401 | Рукав высокого давления | |
| 302 | 00006419018601 | Рукав высокого давления | |
| 303 | 00006419031101 | Рукав высокого давления | |
| 304 | 00006419031201 | Рукав высокого давления | |
| 305 | 00006417000601 | Рукав высокого давления | |
| 306 | 00006419018701 | Рукав высокого давления | |
| 307 | 00006419019601 | Рукав высокого давления | |
| 308 | 00006417000701 | Рукав высокого давления | |
| 310 | 00006419031401 | Рукав высокого давления | |
| 311 | 00006417004701 | Рукав высокого давления | |
| 312 | 00006419031301 | Рукав высокого давления | |
| 313 | 00006419031501 | Рукав высокого давления | |
| 314 | 00006419016501 | Рукав высокого давления | |
| 315 | 00006417005601 | Рукав высокого давления | |
| 317 | 00006417004801 | Рукав высокого давления | |
| 318 | 00006419019001 | Рукав высокого давления | |
| 321 | 00006419017001 | Рукав высокого давления | |
| 322 | 00006417001301 | Рукав высокого давления | |
| 323 | 00006419019801 | Рукав высокого давления | |
| 324 | 00006419025101 | Рукав высокого давления | |
| 326 | 00006419016601 | Рукав высокого давления | |
| 327 | 00006417001601 | Рукав высокого давления | |
| 329 | 00006419021701 | Рукав высокого давления | |
| 330 | 00006419021801 | Рукав высокого давления | |
| 331 | 00006417001901 | Рукав высокого давления | |
| 334 | 00006417098801 | Рукав высокого давления | |
| 337 | 00006417002201 | Рукав высокого давления | |
| 338 | 00006417007401 | Рукав высокого давления | |
| 340 | 00006417002601 | Рукав высокого давления | |
| 341 | 00006417002502 | Рукав высокого давления | |
| 342 | 00006417004601 | Рукав высокого давления | |
| 343 | 00006417003201 | Рукав высокого давления | |
| 345 | 00006417005902 | Рукав высокого давления | |
| 348 | 00006420030401 | Рукав высокого давления | |
| 349 | 00006420014301 | Рукав высокого давления | |
| 350 | 00006420019101 | Рукав высокого давления | |
| 351 | 00006420018801 | Рукав высокого давления | |
| 352 | 00006420031901 | Рукав высокого давления | |
| 358 | 00006420020701 | Рукав высокого давления | |
| 359 | 00006420020601 | Рукав высокого давления | |
| 361 | 00006418061501 | Рукав высокого давления | |
| 362 | 00006418061701 | Рукав высокого давления | |
| 363 | 00006417024001 | Рукав высокого давления | |
| 364 | 00006417061901 | Рукав высокого давления | |
| 365 | 00006417060601 | Рукав высокого давления | |
| 366 | 00006417060701 | Рукав высокого давления | |
| 367 | 00006417076401 | Рукав высокого давления | |
| 369 | 00006417078101 | Рукав высокого давления | |
| 370 | 00006417046801 | Рукав высокого давления | |
| 371 | 00006417078901 | Рукав высокого давления | |
| 372 | 00006417046101 | Рукав высокого давления | |
| 373 | 00006417046301 | Рукав высокого давления | |
| 374 | 00006417046401 | Рукав высокого давления | |
| 375 | 00006417060901 | Рукав высокого давления | |
| 376 | 00006420200501 | Рукав высокого давления | |
| 377 | 00006417061301 | Рукав высокого давления | |
| 378 | 00006417062301 | Рукав высокого давления | |
| 379 | 00006420213701 | Рукав высокого давления | |
| 380 | 00006420206401 | Рукав высокого давления | |
| 381 | 00006417075801 | Рукав высокого давления | |
| 382 | 00006420214501 | Рукав высокого давления | |
| 383 | 00006417073201 | Рукав высокого давления | |
| 384 | 00006420214701 | Рукав высокого давления | |
| 385 | 00006420214601 | Рукав высокого давления | |
| 387 | 00006417047301 | Рукав высокого давления | |
| 389 | 00006420217601 | Рукав высокого давления | |
| 391 | 00006420212101 | Рукав высокого давления | |
| 393 | 00006419014001 | Рукав высокого давления | |
| 394 | 00006419009901 | Рукав высокого давления | |
| 395 | 00006419010301 | Рукав высокого давления | |
| 398 | 00006420214401 | Рукав высокого давления |
