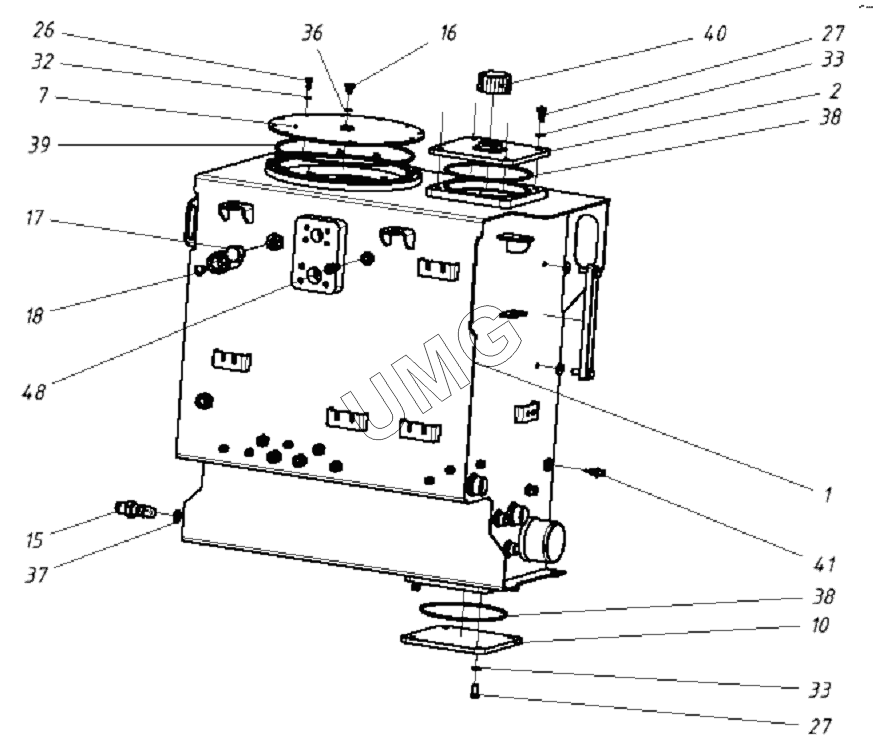

WХ-200 (2017). 202040200000 10 Бак гидравлический
1
2
7
10
15
16
17
18
26
27
27
32
33
33
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20204020100010 | Бак | |
| 2 | 20204020010000 | Крышка | |
| 6 | 00262700119000 | Крышка сварная | |
| 7 | 42200800920000 | Крышка сварная | |
| 10 | 20204020000100 | Крышка | |
| 15 | 84225193001500 | Штуцер | |
| 16 | 00007240101400 | Заглушка | |
| 17 | 20204010000200 | Угольник | |
| 18 | 20204010000300 | Пробка | |
| 19 | 31490800800100 | Прокладка | |
| 26 | 00002640012701 | Болт М8-6gх25.58.016 | |
| 27 | 00002640032101 | Болт М12-6gх25.58.016 | |
| 30 | 00002642018201 | Винт М8х30.58.019 | |
| 32 | 00002644020501 | Шайба 8.65Г.016 | |
| 33 | 00002644020701 | Шайба 12.65Г.016 | |
| 36 | 00006421000501 | Кольцо 012-016-25-2-3 | |
| 37 | 00006421001001 | Кольцо 024-028-25-2-3 | |
| 38 | 00006421007401 | Кольцо 210-220-58-2-3 | |
| 39 | 00006421017601 | Кольцо 340-350-58-2-3 | |
| 40 | 00091317810101 | Горловина сапуна | |
| 41 | 00010260001301 | Датчик | |
| 42 | 00091810260301 | Индикатор уровня | |
| 44 | 00010011540301 | Фильтр всасывающий | |
| 45 | 00010011522101 | Фильтр сливной | |
| 46 | 00097240001601 | Измерительная муфта с колпаком |
