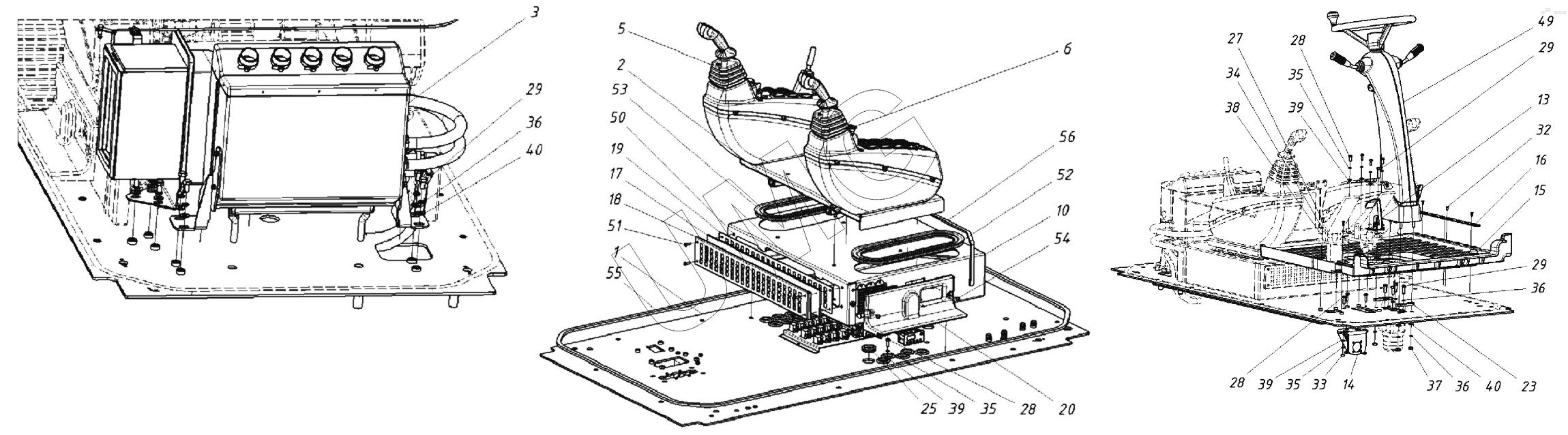

WХ-200 (2017). 202030000000 01 Пост управления экскаватором
1
2
3
5
6
10
13
14
15
16
17
18
20
25
27
28
28
28
29
29
29
32
33
34
35
35
35
36
36
36
37
38
39
39
39
40
40
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20203010000000 | Металлоконструкция пола | |
| 2 | 20203020000000 | Установка пультов | |
| 3 | 20203030000000 | Установка климатической системы | |
| 5 | 20203050000000 | Гидроуправление в кабине | |
| 6 | 20203060000000 | Электроуправление в кабине | |
| 10 | 20203000010000 | Основание | |
| 13 | 31240869060000 | Фиксатор | |
| 14 | 30620869201001 | Кронштейн | |
| 15 | 20202020001800 | Коврик | |
| 16 | 20203000000200 | Планка | |
| 17 | 20203000000300 | Фильтр | |
| 18 | 20203000000400 | Решетка передняя | |
| 20 | 20203000000600 | Крышка | |
| 25 | 00142621000100 | Втулка уплотнительная | |
| 27 | 00002640001401 | Болт М6-6gх16.58.016 | |
| 28 | 00002640013101 | Болт М8-6gх30.58.016 | |
| 29 | 00002640022501 | Болт М10-6gх25.58.016 | |
| 32 | 00002642031301 | Винт М6х16.58.019 | |
| 33 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 34 | 00002644020401 | Шайба 6.65Г.016 | |
| 35 | 00002644020501 | Шайба 8.65Г.016 | |
| 36 | 00002644020601 | Шайба 10.65Г.016 | |
| 37 | 00002641061001 | Гайка M10-6H.5.016 | |
| 38 | 00002644060601 | Шайба плоская | |
| 39 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 40 | 00002644061001 | Шайба плоская | |
| 49 | 00010002437101 | Рулевая колонка | |
| 50 | 00002641023101 | Гайка заклепочная М6 шестигранная | |
| 51 | 00002643003801 | Винт М6Х20 | |
| 52 | 0643090011 | Уплотнитель резиновый армированный | |
| 53 | 0643090011 | Уплотнитель резиновый армированный | |
| 54 | 00002643003101 | Винт | |
| 55 | 0644502011 | Лента амортизационная | |
| 56 | 0644502011 | Лента амортизационная |
