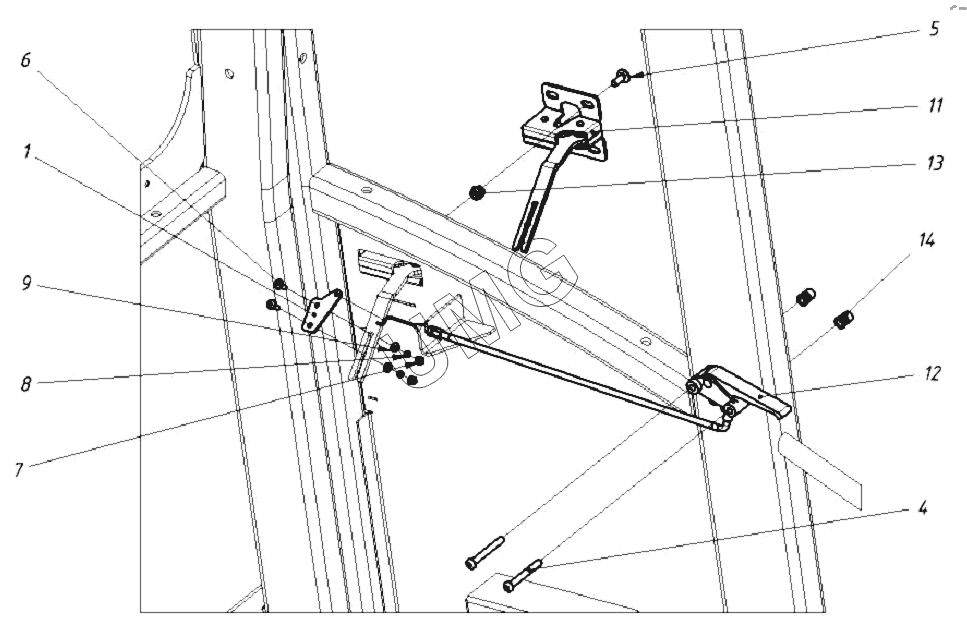

WХ-200 (2017). 202020100500 00 Установка фиксатора двери
1
4
5
6
7
8
9
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20202010050100 | Планка | |
| 4 | 00002643010201 | Винт М6Х50 | |
| 5 | 00002642024301 | Винт М6х12.58.016 | |
| 6 | 00002642020301 | Винт М4х12.58.019 | |
| 7 | 00002641060401 | Гайка М4-6Н.5.016 | |
| 8 | 00002644020201 | Шайба 4.65Г.016 | |
| 9 | 00002644060401 | Шайба С4.01.08кп.016 | |
| 11 | 00004040006901 | Фиксатор | |
| 12 | 00004040007001 | Механизм расфиксации | |
| 13 | 00002641023101 | Гайка заклепочная М6 шестигранная |
