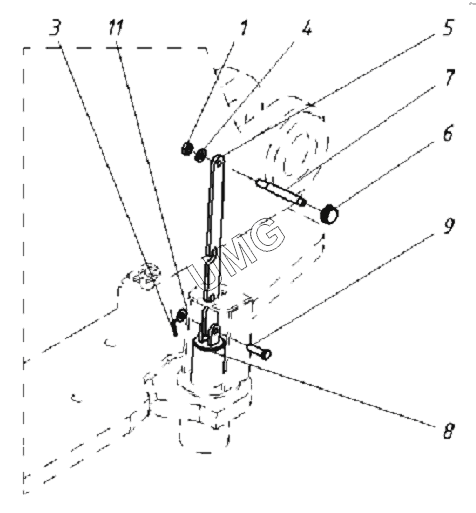

WХ-200 (2017). 202000000100 00 Установка стопора
1
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00002641061001 | Гайка M10-6H.5.016 | |
| 2 | 00002644020601 | Шайба 10.65Г.016 | |
| 3 | 00002644031101 | Шплинт 2,5х25.019 | |
| 4 | 00002644061001 | Шайба плоская | |
| 5 | 20200000010100 | Рычаг | |
| 6 | 31220022100601 | Головка | |
| 7 | 31220050000200 | Ось | |
| 8 | 31220050001000 | Стопор | |
| 9 | 31402160000210 | Ось |
