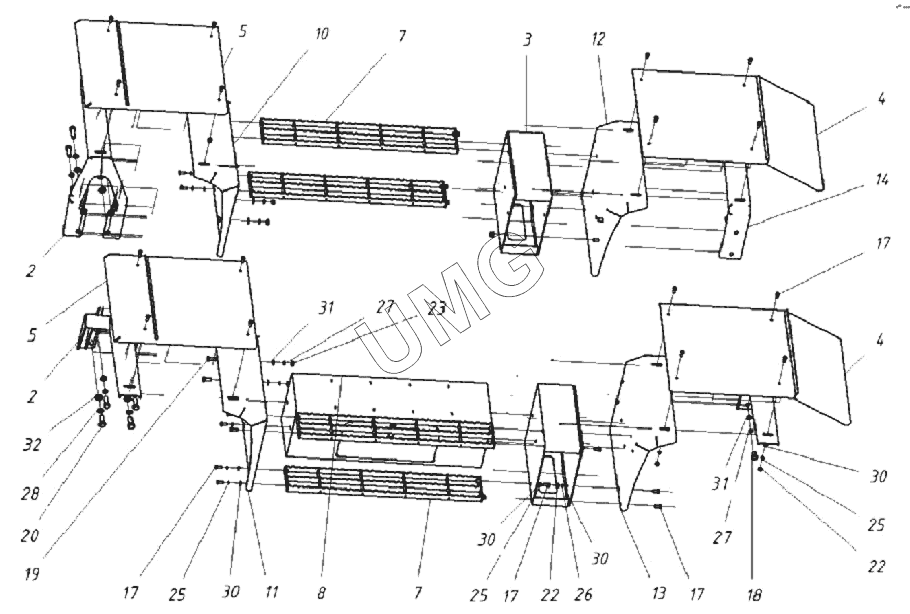

WХ-200 (2017). 201010400000 00 Установка подножек и крыльев
2
2
3
4
4
5
5
7
7
8
10
11
12
13
14
17
17
17
17
18
19
20
22
22
23
26
27
27
28
30
30
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 20106001000000 | Кронштейн в сборе | |
| 3 | 20106003000000 | Проставка | |
| 4 | 20106004000000 | Крыло в сборе | |
| 5 | 20106004500000 | Крыло в сборе | |
| 7 | 00171011120000 | Ступень подвесная | |
| 8 | 00171011050000 | Ящик инструментальный | |
| 10 | 20106000000200 | Крыло | |
| 11 | 20106000000210 | Крыло | |
| 12 | 20106000000300 | Крыло | |
| 13 | 20106000000310 | Крыло | |
| 14 | 00171011100500 | Кронштейн | |
| 17 | 00002640033001 | Болт М12-6gх30.58.016 | |
| 18 | 00002640053001 | Болт М16-6gх30.58.016 | |
| 19 | 00002640053901 | Болт М16-6gх40.58.016 | |
| 20 | 00002640066301 | Болт М20-6gХ60.88.016 | |
| 22 | 00002641061201 | Гайка M12-6H.5.016 | |
| 23 | 00002641061601 | Гайка М16-6H.5.016 | |
| 26 | 00002644020701 | Шайба 12.65Г.016 | |
| 27 | 00002644020901 | Шайба 16.65Г.016 | |
| 28 | 00002644021101 | Шайба 20.65Г.016 | |
| 30 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 31 | 00002644061601 | Шайба плоская | |
| 32 | 00002644062001 | Шайба плоская |
