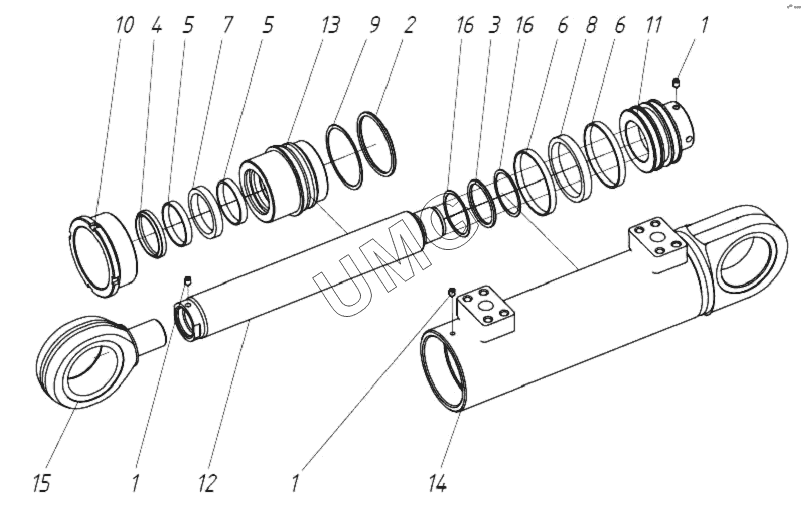

WХ-200 (2017). 100630204000 16 Гидроцилиндр
1
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00002642060801 | Винт М8-6gх12.22Н | |
| 2 | 00006421002601 | Кольцо 090-100-58-2-3 | |
| 3 | 00006421011901 | Кольцо 063-073-58-2-3 | |
| 4 | 00006431170101 | Грязесъемник | |
| 5 | 00006431173101 | Направляющая штока | |
| 6 | 00006431173501 | Кольцо | |
| 7 | 00006431175101 | Манжета | |
| 8 | 00006431177001 | Уплотнение | |
| 9 | 00013206500700 | Кольцо защитное | |
| 10 | 10063000000200 | Гайка наружная | |
| 11 | 10063000000413 | Букса | |
| 12 | 10063000000550 | Шток | |
| 13 | 10063000000613 | Поршень | |
| 14 | 10063020410016 | Цилиндр сварной | |
| 15 | 10063020420010 | Проушина | |
| 16 | 21063000000800 | Кольцо защитное |
