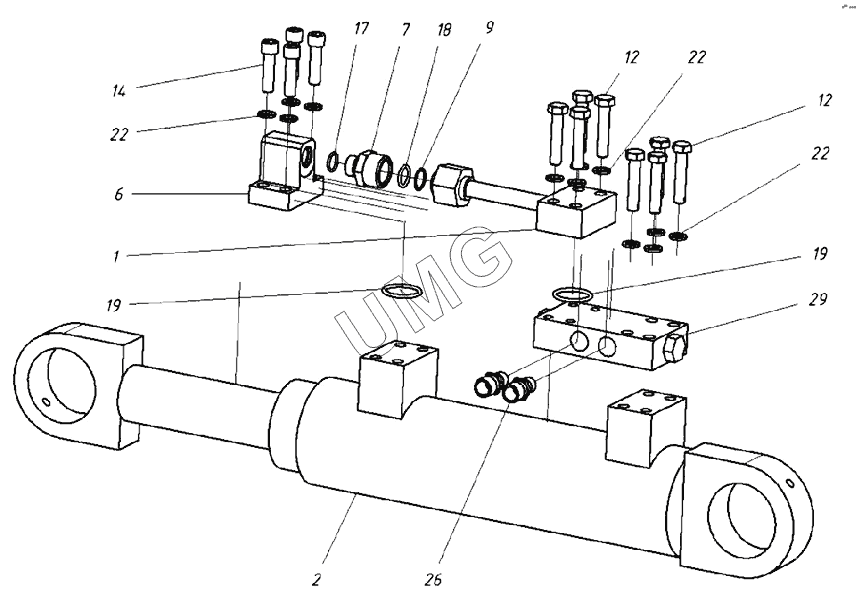

WХ-200 (2017). 001410105300 00 Цилиндр отвала
1
2
6
7
9
12
12
14
17
18
19
19
22
22
22
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00141010535000 | Трубопровод | |
| 2 | 10063020400016 | Гидроцилиндр | |
| 6 | 00141010530100 | Фланец | |
| 7 | 00141010530200 | Штуцер поджимной | |
| 9 | 00013718064200 | Кольцо защитное | |
| 12 | 00002640036201 | Болт М12-6gх60.88.016 | |
| 14 | 00002640034501 | Болт М12-8gх45.88.019 | |
| 17 | 00006421000701 | Кольцо 018-022-25-2-3 | |
| 18 | 00006421000801 | Кольцо 020-025-30-2-3 | |
| 19 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 22 | 00002644020701 | Шайба 12.65Г.016 | |
| 26 | 00002648202201 | Адаптер | |
| 29 | 00010000543101 | Гидрозамок двухсторонний |
