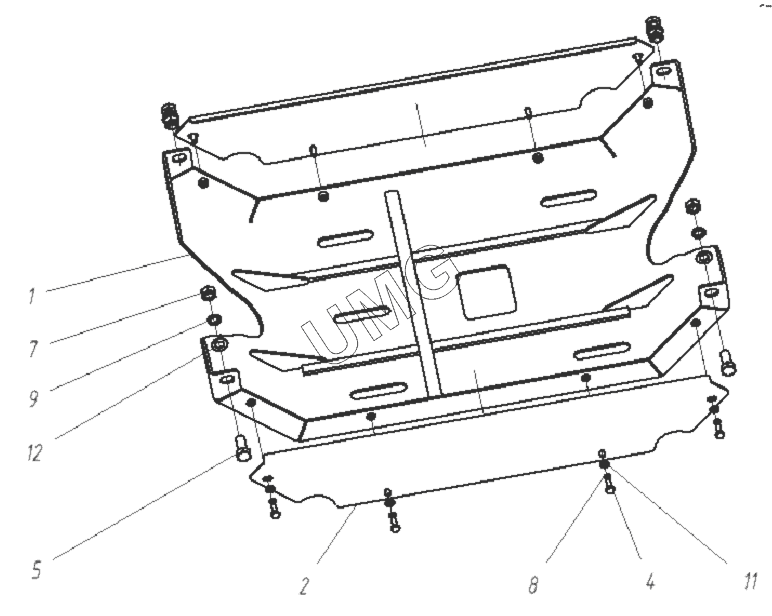

WХ-200 (2017). 201010500000 00 Установка поддона
1
2
4
5
7
8
9
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20101050100000 | Поддон | |
| 2 | 20101050000100 | Лист гнутый | |
| 4 | 00002640022901 | Болт М10-6gх30.58.016 | |
| 5 | 00002640064901 | Болт M20-6g50.88.20Г2Р.016 | |
| 7 | 00002641062001 | Гайка М20-6H.5.016 | |
| 8 | 00002644020601 | Шайба 10.65Г.016 | |
| 9 | 00002644021101 | Шайба 20.65Г.016 | |
| 11 | 00002644061001 | Шайба плоская | |
| 12 | 00002644062001 | Шайба плоская |
