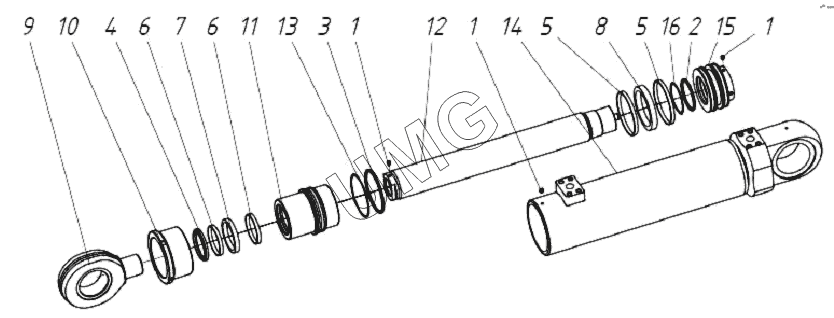

WХ-200 (2017). 000137182000 16 Гидроцилиндр
1
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00002642060801 | Винт М8-6gх12.22Н | |
| 2 | 00006421002401 | Кольцо 080-090-58-2-3 | |
| 3 | 00006421005701 | Кольцо 115-125-58-2-3 | |
| 4 | 00006431170301 | Грязесъемник | |
| 5 | 00006431172301 | Направляющая поршня | |
| 6 | 00006431173301 | Направляющая штока | |
| 7 | 00006431175301 | Манжета | |
| 8 | 00010907002201 | Заглушка | |
| 9 | 00013718200104 | Проушина | |
| 10 | 00013718200211 | Гайка наружная | |
| 11 | 00013718200413 | Букса | |
| 12 | 00013718200516 | Шток | |
| 13 | 00013718201300 | Кольцо защитное | |
| 14 | 00013718210016 | Цилиндр | |
| 15 | 12590110200216 | Поршень | |
| 16 | 16010154101100 | Кольцо защитное |
