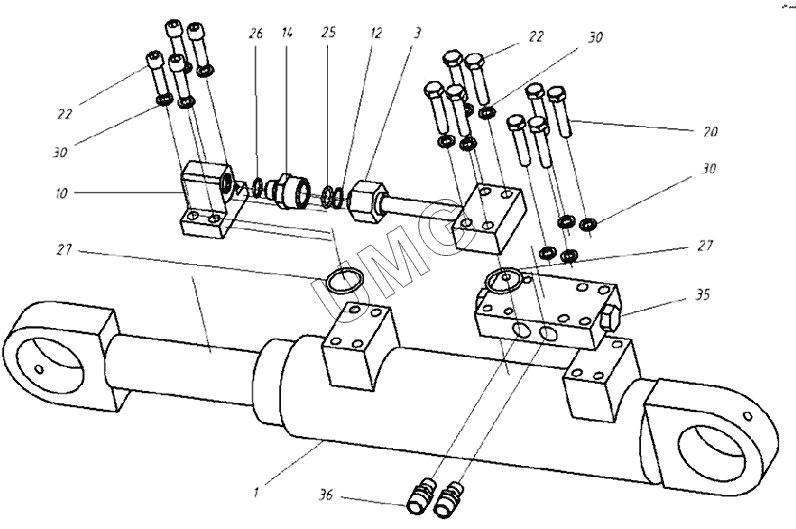

WХ-200 (2017). 002210105600 00 Гидроцилиндр выносных опор левый
1
3
10
12
14
20
22
22
25
26
27
27
30
30
30
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00013718200016 | Гидроцилиндр | |
| 3 | 00221010555000 | Трубопровод | |
| 10 | 00221010510100 | Фланец | |
| 12 | 00013718064200 | Кольцо защитное | |
| 14 | 00013718067200 | Штуцер поджимной | |
| 20 | 00002640035101 | Болт М12-6gХ50.88.016 | |
| 22 | 00002640036201 | Болт М12-6gх60.88.016 | |
| 25 | 00006421000801 | Кольцо 020-025-30-2-3 | |
| 26 | 00006421001001 | Кольцо 024-028-25-2-3 | |
| 27 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 30 | 00002644020701 | Шайба 12.65Г.016 | |
| 35 | 00010000543101 | Гидрозамок двухсторонний | |
| 36 | 00002648202201 | Адаптер |
