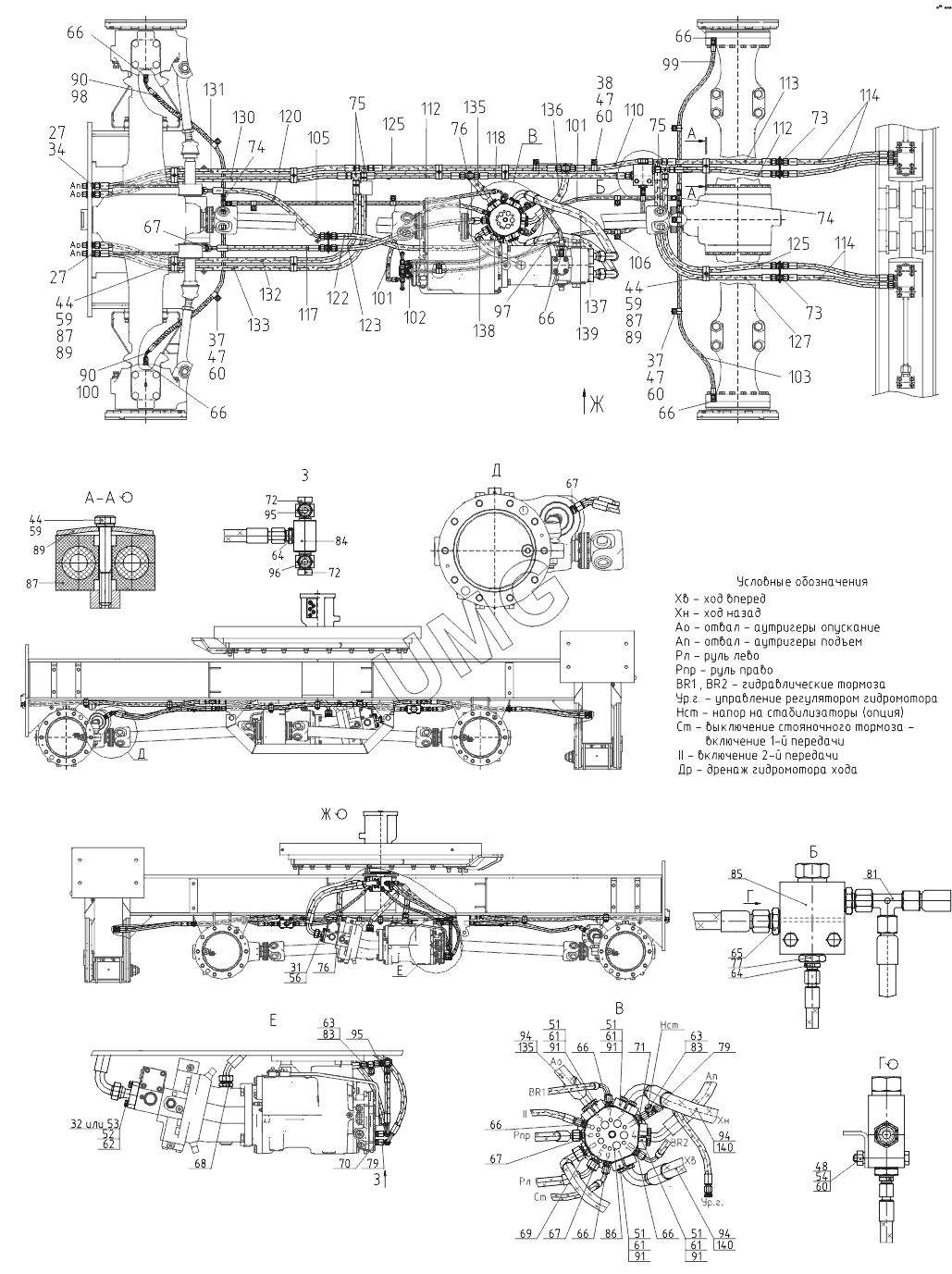

WХ-200 (2017). 201010300000 00 Гидрооборудование ходовой тележки (раздельное управление аутригеров), 201010300000 10 (основной вариант)
27
27
31
32
34
37
37
38
44
44
44
47
47
47
48
51
51
51
51
52
54
54
54
56
59
59
59
60
60
60
60
61
61
61
61
62
63
63
64
64
65
65
65
66
66
66
66
66
66
66
66
66
67
67
67
67
68
69
70
71
72
72
73
73
74
74
75
75
76
76
77
79
79
81
83
83
84
85
85
85
86
86
86
87
87
87
89
89
89
91
91
91
91
94
94
94
95
95
96
97
98
99
100
101
101
102
103
105
106
110
112
112
113
114
114
117
118
120
122
123
125
125
127
130
131
132
133
135
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27 | 20101030000100 | Штуцер | |
| 31 | 20101030000500 | Фланец | |
| 32 | 20101030000600 | Болт | |
| 34 | 00022230200300 | Гайка | |
| 37 | 00413010000100 | Хомут | |
| 38 | 00413010000110 | Хомут | |
| 43 | 00002640005901 | Болт М6-6gx55.58.016 | |
| 44 | 00002640015401 | Болт M8-6gx50.58.016 | |
| 47 | 00002640022101 | Болт М10-6gх20.58.016 | |
| 48 | 00002640026701 | Болт М10-6gx70.58.016 | |
| 51 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 52 | 00002642017401 | Винт М14-6gх45.88.35Х.016 | |
| 54 | 00002641060601 | Гайка М6-6Н.5.016 | |
| 54 | 00002641061001 | Гайка M10-6H.5.016 | |
| 56 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 58 | 00002644020401 | Шайба 6.65Г.016 | |
| 59 | 00002644020501 | Шайба 8.65Г.016 | |
| 60 | 00002644020601 | Шайба 10.65Г.016 | |
| 61 | 00002644020701 | Шайба 12.65Г.016 | |
| 62 | 00002644020801 | Шайба 14.65Г.016 | |
| 63 | 00002648212501 | Адаптер | |
| 64 | 00002648201101 | Адаптер | |
| 65 | 00002648201901 | Адаптер | |
| 65 | 00002648203201 | Адаптер | |
| 66 | 00002648201501 | Адаптер | |
| 67 | 00002648221901 | Адаптер | |
| 68 | 00002648222001 | Адаптер | |
| 69 | 00002648202401 | Адаптер | |
| 70 | 00002648216901 | Адаптер | |
| 71 | 00002648217001 | Адаптер | |
| 72 | 00002648201601 | Адаптер | |
| 73 | 00002648203301 | Адаптер | |
| 74 | 00002648200701 | Адаптер | |
| 75 | 00002648203401 | Адаптер | |
| 76 | 00002648212901 | Адаптер | |
| 77 | 00002648204101 | Адаптер | |
| 79 | 00002648230901 | Адаптер | |
| 80 | 00002648216601 | Адаптер | |
| 81 | 00002648218501 | Адаптер | |
| 83 | 00002648212601 | Адаптер | |
| 84 | 00010240160301 | Клапан ИЛИ | |
| 85 | 00010240145201 | Клапан | |
| 85 | 00010240102801 | Клапан | |
| 86 | 00010147600601 | Коллектор | |
| 86 | 00010147600301 | Коллектор | |
| 87 | 00092382045401 | Корпус спаренного зажима | |
| 89 | 00092382050301 | Накладка | |
| 91 | 00092382059501 | Полуфланец | |
| 92 | 00092382059801 | Полуфланец | |
| 94 | 00006420002301 | Уплотнение | |
| 95 | 00006419018201 | Рукав высокого давления | |
| 96 | 00006419018401 | Рукав высокого давления | |
| 97 | 00006419019401 | Рукав высокого давления | |
| 98 | 00006419025101 | Рукав высокого давления | |
| 99 | 00006417001501 | Рукав высокого давления | |
| 100 | 00006419021501 | Рукав высокого давления | |
| 101 | 00006417001801 | Рукав высокого давления | |
| 102 | 00006419021601 | Рукав высокого давления | |
| 103 | 00006419021401 | Рукав высокого давления | |
| 105 | 00006417098801 | Рукав высокого давления | |
| 106 | 00006417002201 | Рукав высокого давления | |
| 108 | 00006420018001 | Рукав высокого давления | |
| 109 | 00006420017601 | Рукав высокого давления | |
| 110 | 00006420017001 | Рукав высокого давления | |
| 112 | 00006420019401 | Рукав высокого давления | |
| 113 | 00006420021201 | Рукав высокого давления | |
| 114 | 00006420023701 | Рукав высокого давления | |
| 115 | 00006420015801 | Рукав высокого давления | |
| 117 | 00006420016601 | Рукав высокого давления | |
| 118 | 00006420030301 | Рукав высокого давления | |
| 119 | 00006420017401 | Рукав высокого давления | |
| 120 | 00006420018101 | Рукав высокого давления | |
| 122 | 00006420017301 | Рукав высокого давления | |
| 123 | 00006420018501 | Рукав высокого давления | |
| 125 | 00006420016301 | Рукав высокого давления | |
| 127 | 00006420014901 | Рукав высокого давления | |
| 130 | 00006420018701 | Рукав высокого давления | |
| 131 | 00006420022801 | Рукав высокого давления | |
| 132 | 00006420021101 | Рукав высокого давления | |
| 133 | 00006420031601 | Рукав высокого давления | |
| 135 | 00006417068201 | Рукав высокого давления | |
| 136 | 00006417066901 | Рукав высокого давления | |
| 137 | 00006417072101 | Рукав высокого давления | |
| 138 | 00006417076301 | Рукав высокого давления | |
| 139 | 00006417072301 | Рукав высокого давления | |
| 141 | 00092060027201 | Переключатель | |
| 142 | 00092060027301 | Переключатель | |
| 143 | 00092060027401 | Переключатель | |
| 144 | 00092060027501 | Переключатель | |
| 145 | 00092060010001 | Жгут проводов | |
| 146 | 00092382010501 | Кабельный хомут |
