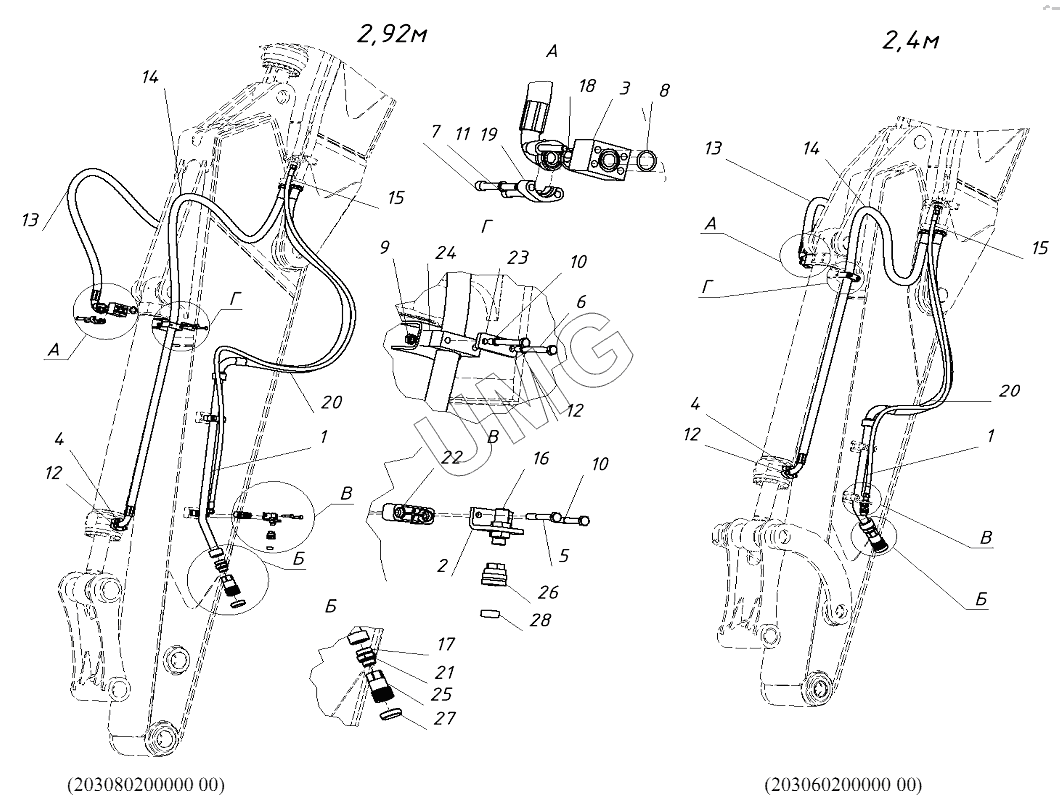

WХ-200 (2017). 203080200000 00, 203060200000 00 Гидроразводка рукояти 2920 (2400) с разводкой под гидромолот
1
1
1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20306020100000 | Трубопровод гидромолота | |
| 1 | 20308020100000 | Трубопровод гидромолота | |
| 2 | 20303000000100 | Планка | |
| 3 | 20303000000300 | Фланец | |
| 4 | 00002640033901 | Болт М12-6gх40.88 | |
| 5 | 00002640026601 | Болт М10-6gх70.88.40Х.016 | |
| 6 | 00002640027901 | Болт М10х90.88.016 | |
| 7 | 00002640038201 | Болт М12-6gх95.88.016 | |
| 8 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 9 | 00002641061001 | Гайка M10-6H.5.016 | |
| 10 | 00002644020601 | Шайба 10.65Г.016 | |
| 11 | 00002644020701 | Шайба 12.65Г.016 | |
| 12 | 00002644061001 | Шайба плоская | |
| 13 | 00006420211301 | Рукав высокого давления | |
| 13 | 00006420210701 | Рукава высокого давления | |
| 14 | 00006420211101 | Рукав высокого давления | |
| 14 | 00006420211101 | Рукав высокого давления | |
| 15 | 00006420023801 | Рукав высокого давления | |
| 15 | 00006420019301 | Рукав высокого давления | |
| 16 | 00002648202701 | Адаптер | |
| 17 | 00002648222101 | Адаптер | |
| 18 | 00006420002301 | Уплотнение | |
| 19 | 00092382059501 | Полуфланец | |
| 20 | 00006418044201 | Рукав высокого давления | |
| 20 | 00006418044101 | Рукав высокого давления | |
| 21 | 00093260403701 | Прокладка | |
| 22 | 00092382044701 | Корпус одиночного зажима | |
| 23 | 00092382050001 | Накладка | |
| 24 | 00092382045001 | Корпус одиночного зажима | |
| 25 | 00093260403301 | Ниппель БРС | |
| 26 | 00093260401401 | Ниппель | |
| 27 | 00093260403501 | Заглушка ниппеля | |
| 28 | 00093260401701 | Заглушка ниппеля БРС |
