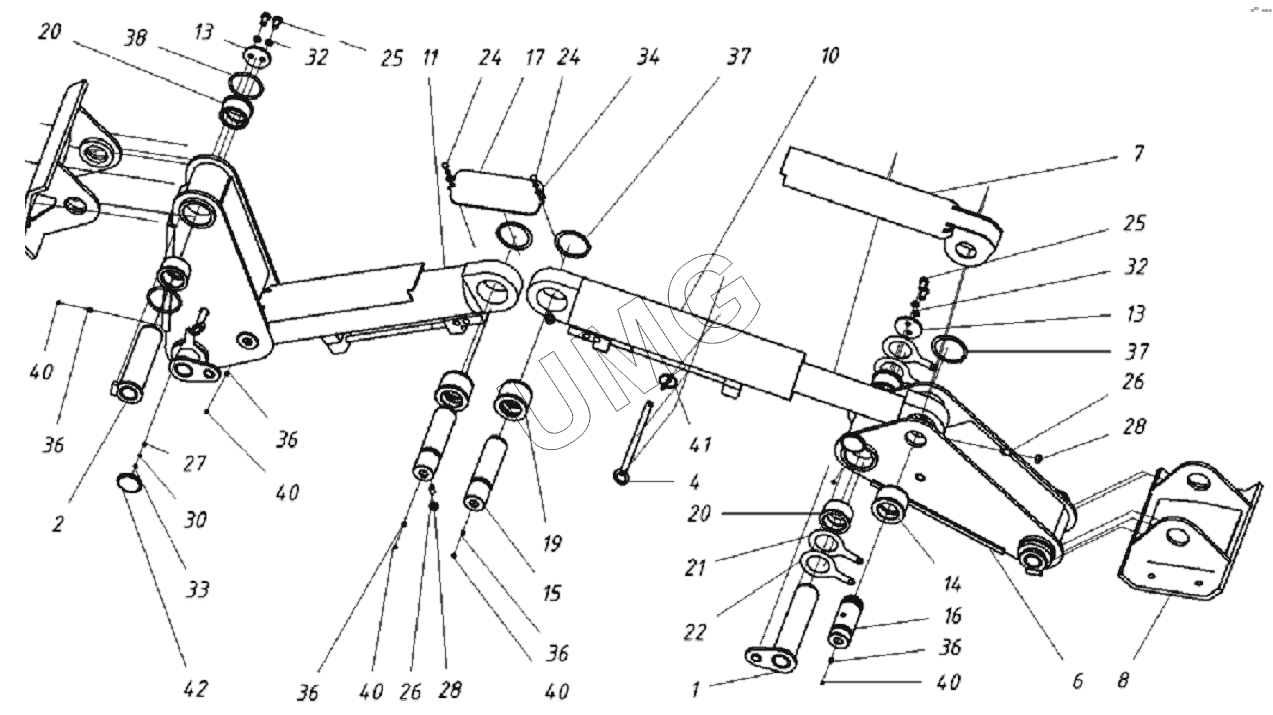

WХ-200. 201010400000 00 Установка опор с цилиндрами
1
2
4
6
7
8
10
11
13
13
14
15
16
17
19
20
20
21
22
24
24
25
25
26
26
27
28
28
30
32
32
33
34
36
36
36
36
36
38
40
40
40
40
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20101040007000 | Палец в сборе | |
| 2 | 20101040008000 | Палец в сборе | |
| 4 | 20104010201000 | Палец в сборе | |
| 6 | 20100600010000 | Рычаг опоры | |
| 7 | 221010006000 | Кожух защитный | |
| 8 | 221010220000 | Опора | |
| 10 | 221010550000 | Гидроцилиндр выносных опор правый | |
| 11 | 221010560000 | Гидроцилиндр выносных опор левый | |
| 13 | 1409000200 | Шайба торцевая | |
| 14 | 221010000500 | Втулка | |
| 15 | 221010000700 | Палец | |
| 16 | 221010001000 | Палец | |
| 17 | 141010000500 | Крышка | |
| 19 | 13710000400 | Втулка | |
| 20 | 7600000300 | Втулка | |
| 21 | 31204280000100 | Шайба проставочная | |
| 22 | 31204280000110 | Шайба проставочная | |
| 24 | 2640022501 | Болт М10-6gх25.58.016 | |
| 25 | 2640053401 | Болт М16-6gх30.58.016 | |
| 26 | 2642035101 | Винт M16-6gX35.58.016 | |
| 27 | 2641060601 | Гайка М6-6Н.5.016 | |
| 28 | 2641061601 | Гайка M16-6H.5.016 | |
| 30 | 2644020401 | Шайба 6.65Г.016 | |
| 31 | 1394010500 | Кольцо В 105 | |
| 31 | 2644020601 | Шайба 10.65Г.016 | |
| 32 | 2644020901 | Шайба 16.65Г.016 | |
| 33 | 2644060601 | Шайба плоская | |
| 34 | 2644061001 | Шайба плоская | |
| 36 | 2740000101 | Масленка | |
| 38 | 6421012901 | Кольцо 102-115-75-2-3 | |
| 39 | 2644043101 | Штифт с кольцом 9,5X41 | |
| 40 | 2740106301 | Колпачок | |
| 42 | 92280031301 | Световозвращатель |
