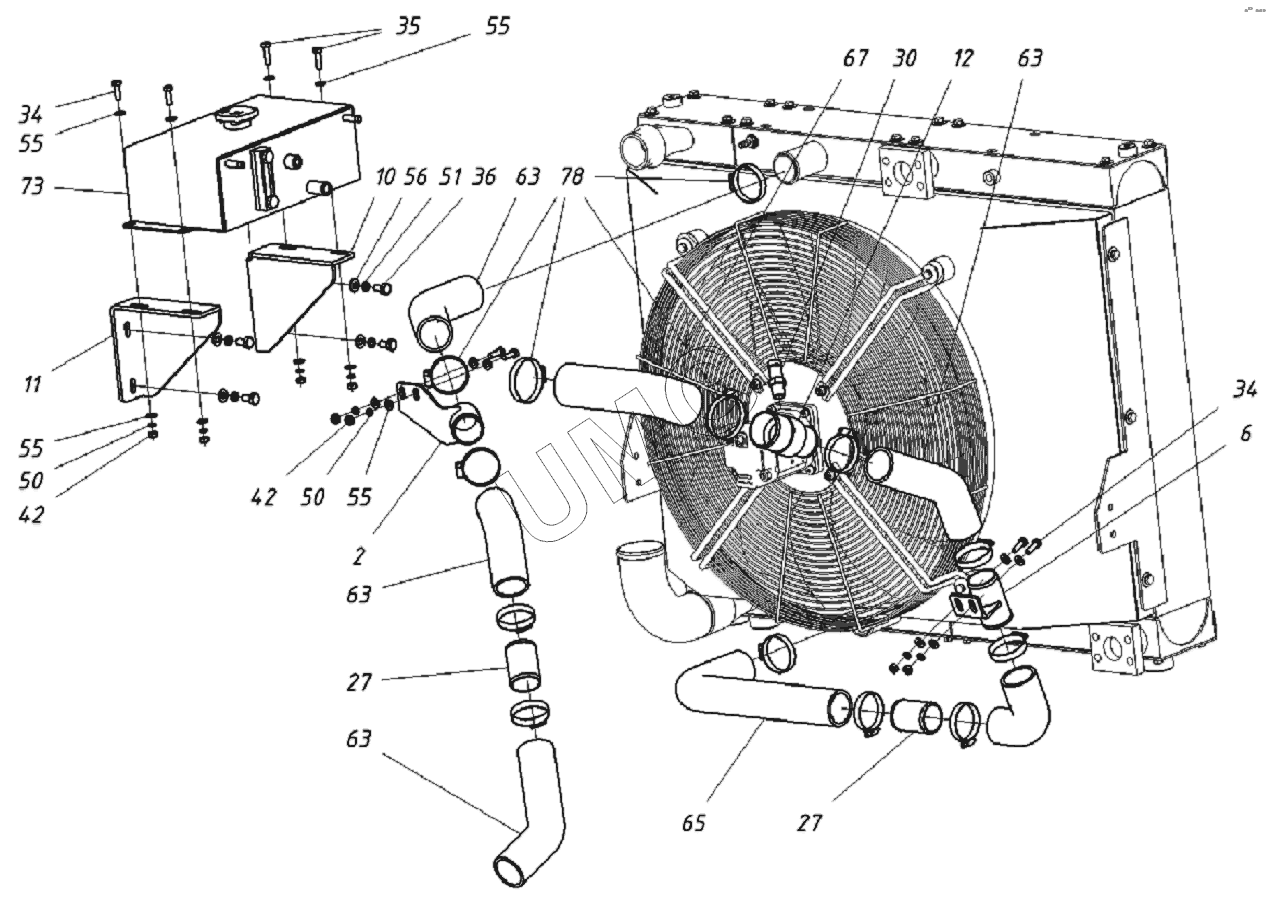

WХ-200. Патрубки водяного радиатора и расширительный бачок
2
6
10
11
12
27
27
30
34
34
35
36
42
42
50
50
51
55
55
55
55
56
63
63
63
63
65
67
73
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 20212100206000 | патрубок | |
| 6 | 20212020010000 | труба | |
| 10 | 20212100200100 | Кронштейн | |
| 11 | 20212100200200 | Кронштейн | |
| 12 | 20212100200300 | Переxодник | |
| 27 | 20212020000700 | Труба | |
| 30 | 42200876000100 | Ниппель | |
| 34 | 2640012501 | Болт М8-6gх25.88.016 | |
| 35 | 2640013201 | Болт M8-6gx30.88.20Г2Р.016 | |
| 36 | 2640022201 | Болт M10-6gХ20.88.019 | |
| 42 | 2641060801 | Гайка М8-6Н.5.016 | |
| 50 | 2644020501 | Шайба 8.65Г.016 | |
| 51 | 2644020601 | Шайба 10.65Г.016 | |
| 55 | 2644060801 | Шайба плоская | |
| 56 | 2644061001 | Шайба плоская | |
| 63 | 23040406401 | Патрубок | |
| 65 | 23040406601 | Патрубок | |
| 67 | 23040406701 | Патрубок | |
| 73 | 93260344801 | Бачок расширительный | |
| 78 | 92382030901 | Хомут |
