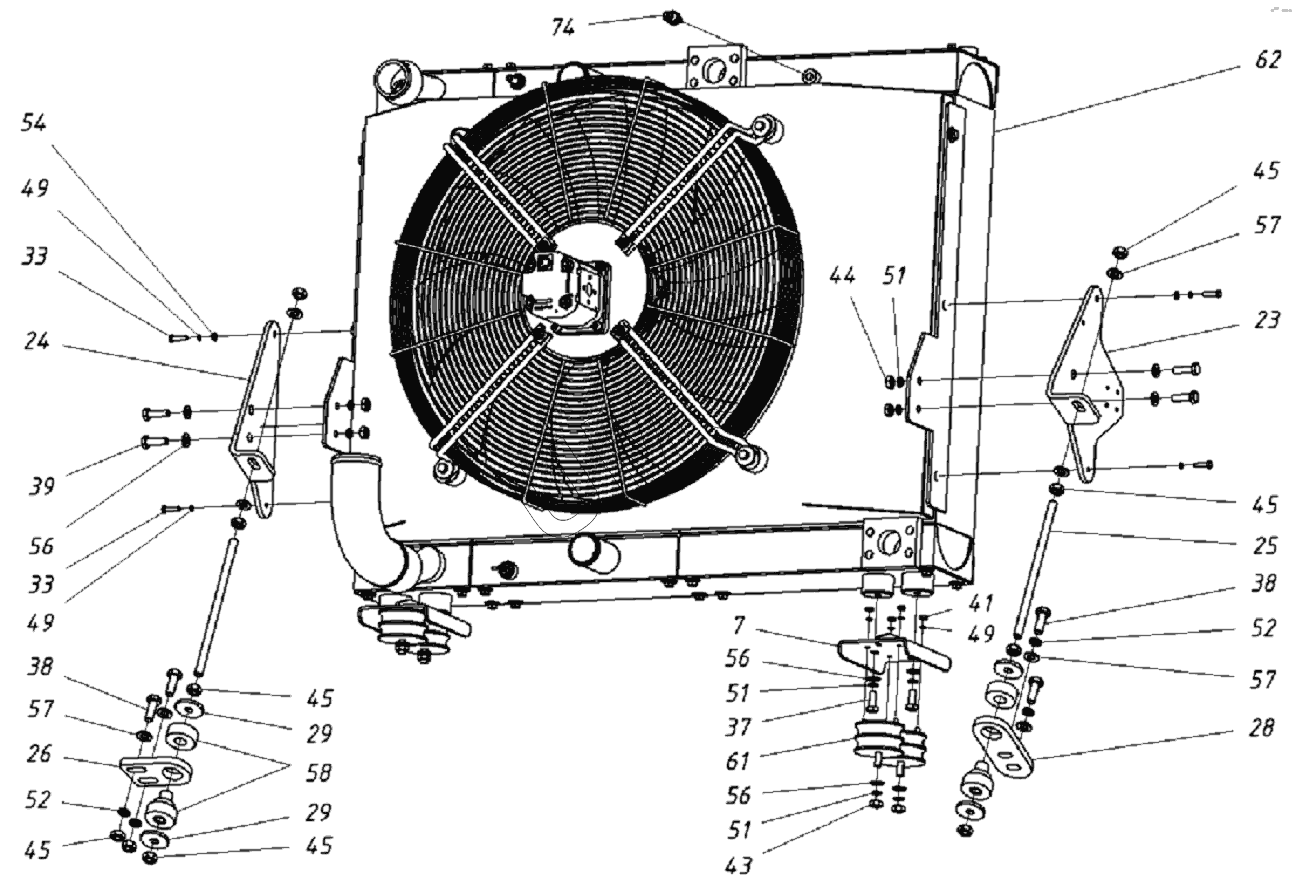

WХ-200. 202121002000 00 Радиатор с кронштейнами
7
23
24
25
26
28
29
29
33
33
37
38
38
41
43
44
45
45
45
45
45
49
49
49
51
51
51
52
52
54
56
56
56
57
57
57
58
61
62
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 20212020020000 | Опора | |
| 23 | 20212020000200 | Кронштейн | |
| 24 | 20212020000300 | Кронштейн | |
| 25 | 20212020000400 | Шпилька | |
| 26 | 20212020000500 | Кронштейн | |
| 28 | 20212020001200 | Кронштейн | |
| 29 | 262400110200 | Шайба | |
| 33 | 2640002701 | Болт M6-6gx25.88.016 | |
| 37 | 2640022601 | Болт M10-6gx25.88.016 | |
| 38 | 2640033401 | Болт M12-6gx35.88.016 | |
| 41 | 2641060601 | Гайка М6-6Н.5.016 | |
| 43 | 2641064001 | Гайка M10x1,25-6H.5.016 | |
| 44 | 00002641061001 | Гайка M10-6H.5.016 | |
| 45 | 2641061201 | Гайка М12-6Н.5.016 | |
| 49 | 2644020401 | Шайба 6.65Г.016 | |
| 51 | 2644020601 | Шайба 10.65Г.016 | |
| 52 | 2644020701 | Шайба 12.65Г.016 | |
| 54 | 2644060801 | Шайба плоская | |
| 56 | 2644061001 | Шайба плоская | |
| 57 | 2644061201 | Шайба плоская | |
| 58 | 25015744601 | MО-опора | |
| 61 | 4040003201 | Опора | |
| 62 | 93314060501 | Теплообменник с бачком | |
| 74 | 10260001301 | Датчик температуры |
