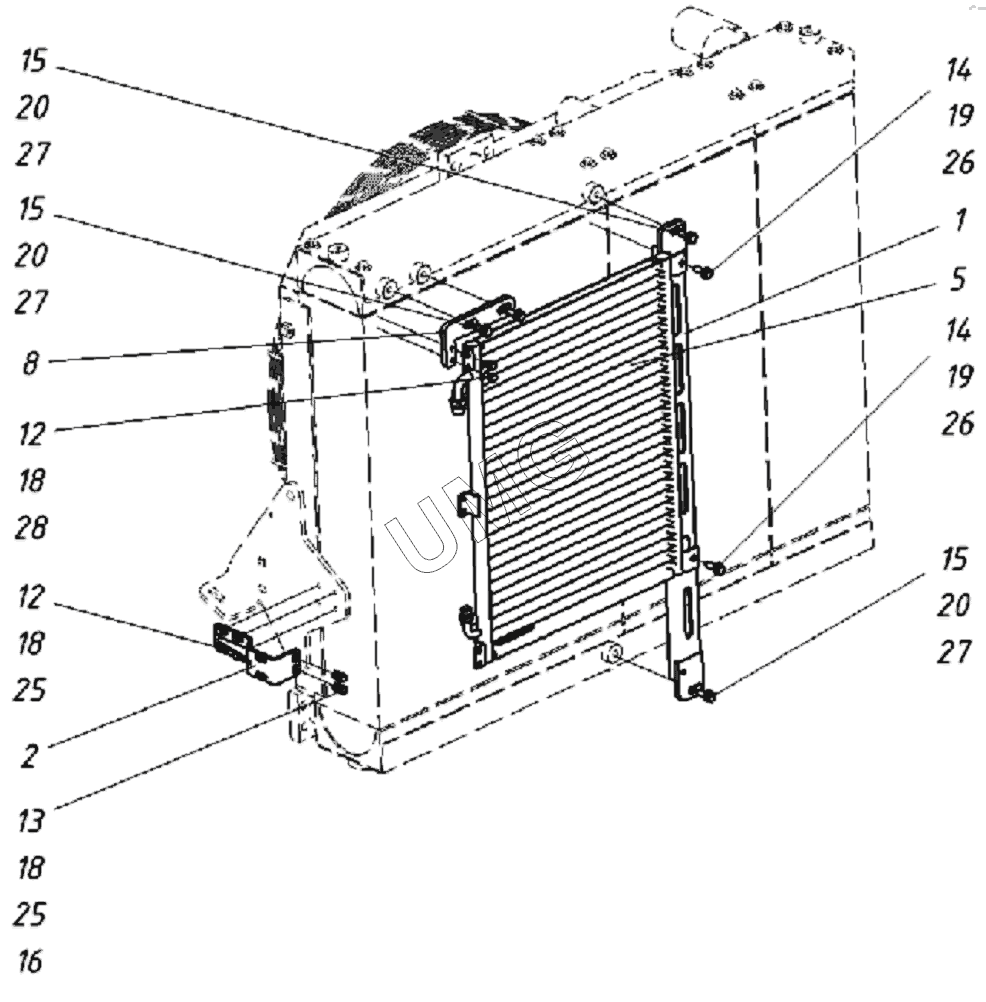

WХ-200. 202110100000 00 Установка конденсатора
1
2
5
8
12
12
13
14
14
15
15
15
16
18
18
18
19
19
20
20
20
25
25
26
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20211010100000 | Стойка | |
| 2 | 20211010200100 | Кронштейн нижний | |
| 5 | Конденсатор | Конденсатор в сборе | |
| 8 | 20211000000100 | Кронштейн | |
| 12 | 2640001401 | Болт M6-6gx16.58.019 | |
| 13 | 2640002501 | Болт М6-6gх25.58.016 | |
| 14 | 2640012701 | Болт М8-6gх25.58.016 | |
| 15 | 00002640022101 | Болт М10-6gх20.58.016 | |
| 16 | 2641060601 | Гайка М6-6Н.5.016 | |
| 18 | 2644060601 | Шайба плоская | |
| 19 | 2644060801 | Шайба плоская | |
| 20 | 2644061001 | Шайба плоская | |
| 25 | 2644020401 | Шайба 6.65Г.016 | |
| 26 | 2644020501 | Шайба 8.65Г.016 | |
| 27 | 2644020601 | Шайба 10.65Г.016 |
