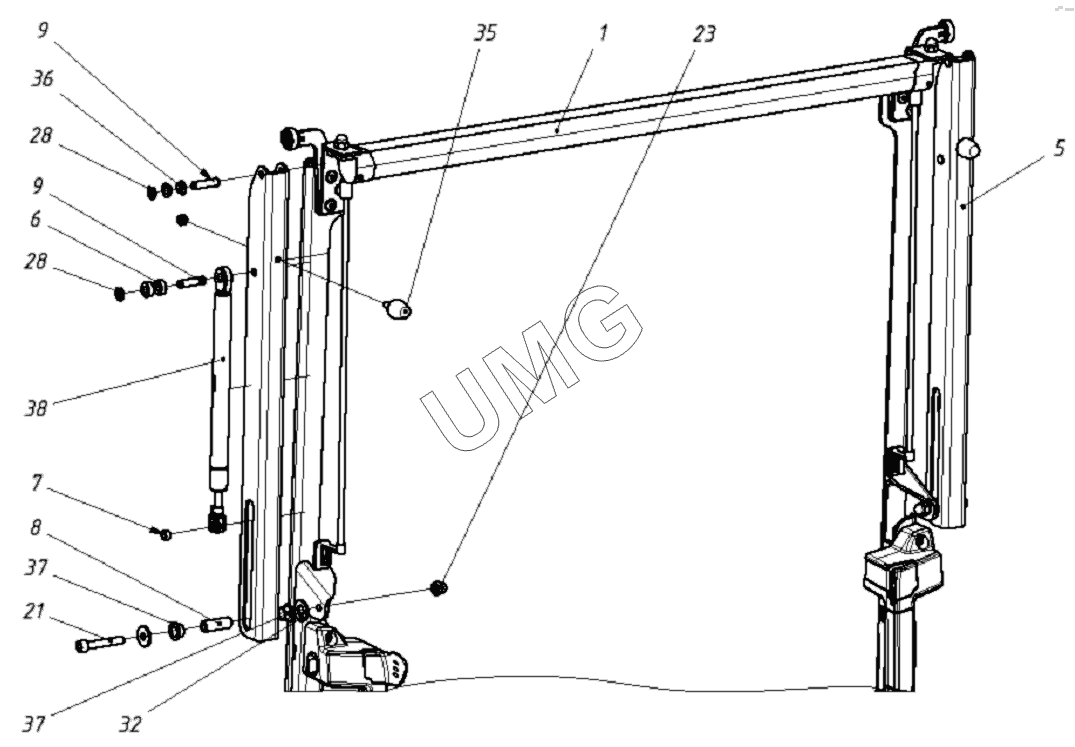

WХ-200. 202020130000 00 Установка передней рамки
1
5
6
7
8
9
9
21
23
28
28
32
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20202013100000 | Рамка передняя | |
| 4 | 20202013000100 | Рычаг | |
| 5 | 20202013000101 | Рычаг | |
| 6 | 20202013000200 | Втулка | |
| 7 | 20202013000300 | Втулка | |
| 8 | 20202013000400 | Втулка | |
| 9 | 20202013000500 | Ось | |
| 21 | 2642045401 | Винт М8-6gх50.58.016 | |
| 22 | 2641090601 | Гайка М8 | |
| 23 | 2640310801 | Гайка М8-6Н.5.016 | |
| 27 | 2644020501 | Шайба 8.65Г.016 | |
| 28 | 2644066701 | Шайба 7.65Г.01.6 | |
| 31 | 2644060801 | Шайба плоская | |
| 32 | 2644061201 | Шайба плоская | |
| 35 | 4040020501 | Амортизатор | |
| 36 | 5126829001 | Втулка | |
| 37 | 5126829101 | Втулка | |
| 38 | 91340283401 | Пружина газовая |
