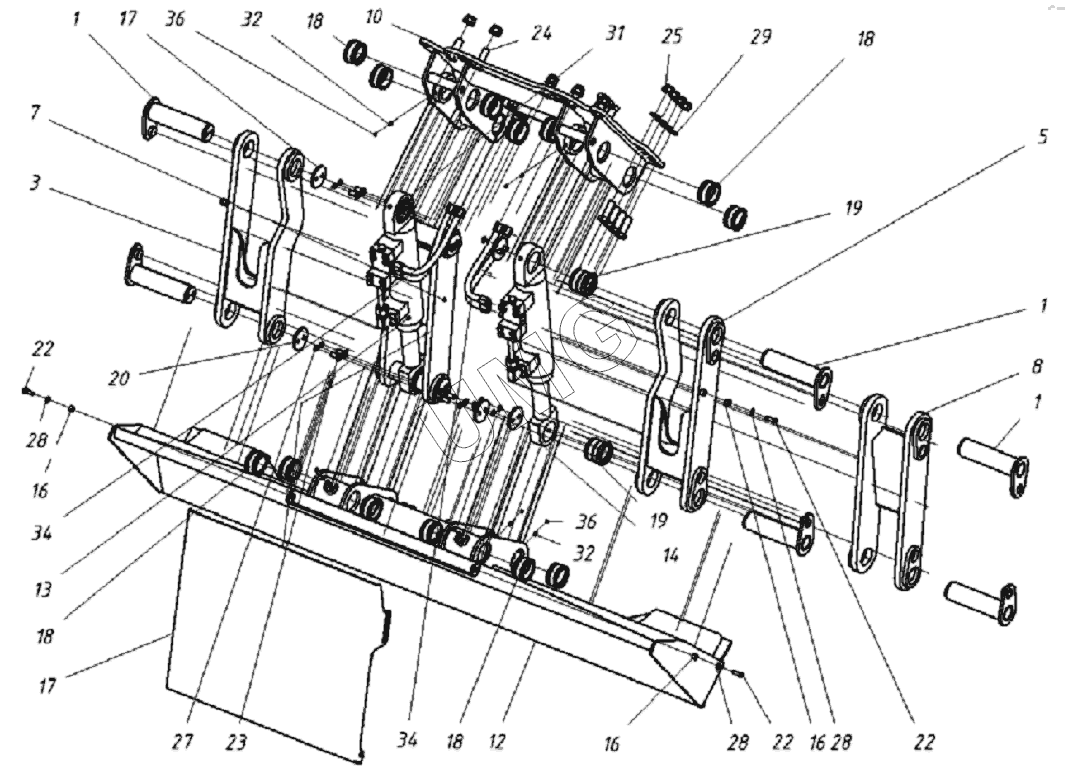

WХ-200. 201030000000 00 Установка отвала
1
1
1
3
5
7
8
10
12
13
14
16
16
16
17
17
18
18
18
18
19
19
20
22
22
22
23
24
25
27
28
28
28
29
31
32
32
34
34
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20105000007000 | Палец в сборе | |
| 3 | 20105000020000 | Тяга верхняя | |
| 5 | 20105000020010 | Тяга верхняя | |
| 7 | 20105000040000 | Тяга нижняя | |
| 8 | 20105000040010 | Тяга нижняя | |
| 10 | 20103011000000 | Кронштейн отвала в сборе | |
| 12 | 141010610000 | Отвал | |
| 13 | 141010530000 | Цилиндр отвала | |
| 14 | 141010530010 | Цилиндр отвала | |
| 16 | 141010600100 | Втулка проставочная | |
| 17 | 141010600200 | Фартук | |
| 18 | 31204507000100 | Втулка | |
| 19 | 31204507000200 | Втулка | |
| 20 | 1409000200 | Шайба торцевая | |
| 22 | 2640033201 | Болт М12-6gх35.88.016 | |
| 23 | 2640053401 | Болт М16-6gх30.58.016 | |
| 24 | 2640072801 | Болт M24-6gx70.109.016 | |
| 25 | 2641082401 | Гайка стопорная М24 | |
| 27 | 2644020901 | Шайба 16.65Г.016 | |
| 28 | 2644061201 | Шайба плоская | |
| 29 | 2644062401 | Шайба плоская | |
| 31 | 1394208500 | Кольцо А85 | |
| 32 | 00002740000101 | Масленка 1.3Ц6ХР | |
| 34 | 6420015801 | Рукав высокого давления | |
| 36 | 2740106301 | Колпачок |
