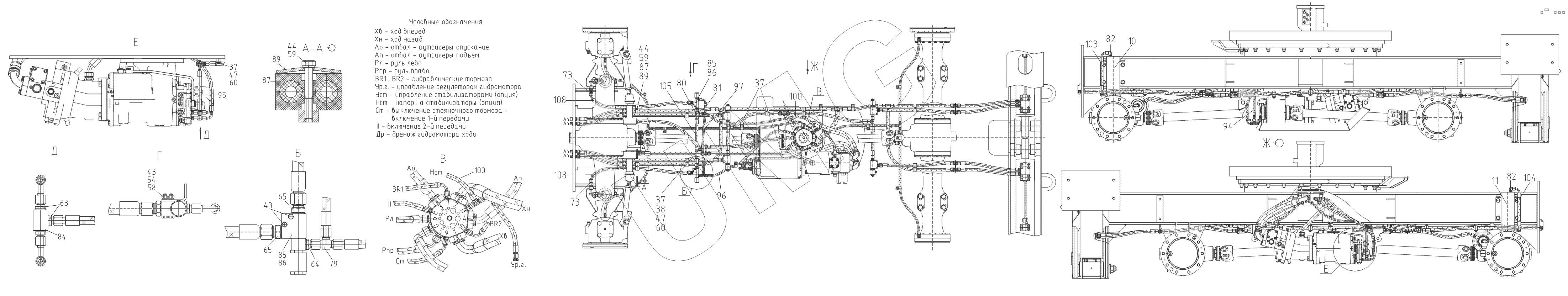

WХ-200. 206100000000 10 Установка стабилизаторов
10
11
37
37
37
38
43
43
44
44
47
47
54
58
59
59
60
60
64
65
65
73
73
79
80
81
82
82
84
85
85
86
86
87
87
89
89
94
94
95
96
97
100
100
103
104
105
108
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 20600002000000 | Стабилизатор | |
| 11 | 20600002000010 | Стабилизатор | |
| 37 | 413010000100 | Хомут | |
| 38 | 413010000110 | Хомут | |
| 43 | 2640005201 | Болт М6-6gх45.58.016 | |
| 44 | 00002640015401 | Болт M8-6gx50.58.016 | |
| 47 | 2640022101 | Болт М10-6gх20.58.016 | |
| 54 | 2641060601 | Гайка М6-6Н.5.016 | |
| 58 | 2644020401 | Шайба 6.65Г.016 | |
| 59 | 2644020501 | Шайба 8.65Г.016 | |
| 60 | 2644020601 | Шайба 10.65Г.016 | |
| 64 | 2648201101 | Адаптер | |
| 65 | 2648214801 | Адаптер | |
| 66 | 2648202201 | Адаптер | |
| 73 | 2648203301 | Адаптер | |
| 79 | 2648230901 | Адаптер | |
| 80 | 2648216601 | Адаптер | |
| 81 | 2648213701 | Адаптер | |
| 82 | 2648213801 | Адаптер | |
| 84 | 10240160301 | Клапан ИЛИ | |
| 85 | 10240104301 | Клапан | |
| 86 | 10240104401 | Корпус | |
| 87 | 92382045401 | Корпус спаренного зажима | |
| 89 | 92382050301 | Накладка | |
| 91 | 92382059501 | Полуфланец | |
| 92 | 92382059801 | Полуфланец | |
| 94 | 6419018201 | Рукав высокого давления | |
| 94 | 6420002301 | Уплотнение | |
| 95 | 6419018401 | Рукав высокого давления | |
| 96 | 6417000501 | Рукав высокого давления | |
| 97 | 6419020601 | Рукав высокого давления | |
| 100 | 6419021701 | Рукав высокого давления | |
| 103 | 00006420031001 | Рукав высокого давления | |
| 104 | 00006420031101 | Рукав высокого давления | |
| 105 | 00006420014101 | Рукав высокого давления | |
| 108 | 6420019001 | Рукав высокого давления |
