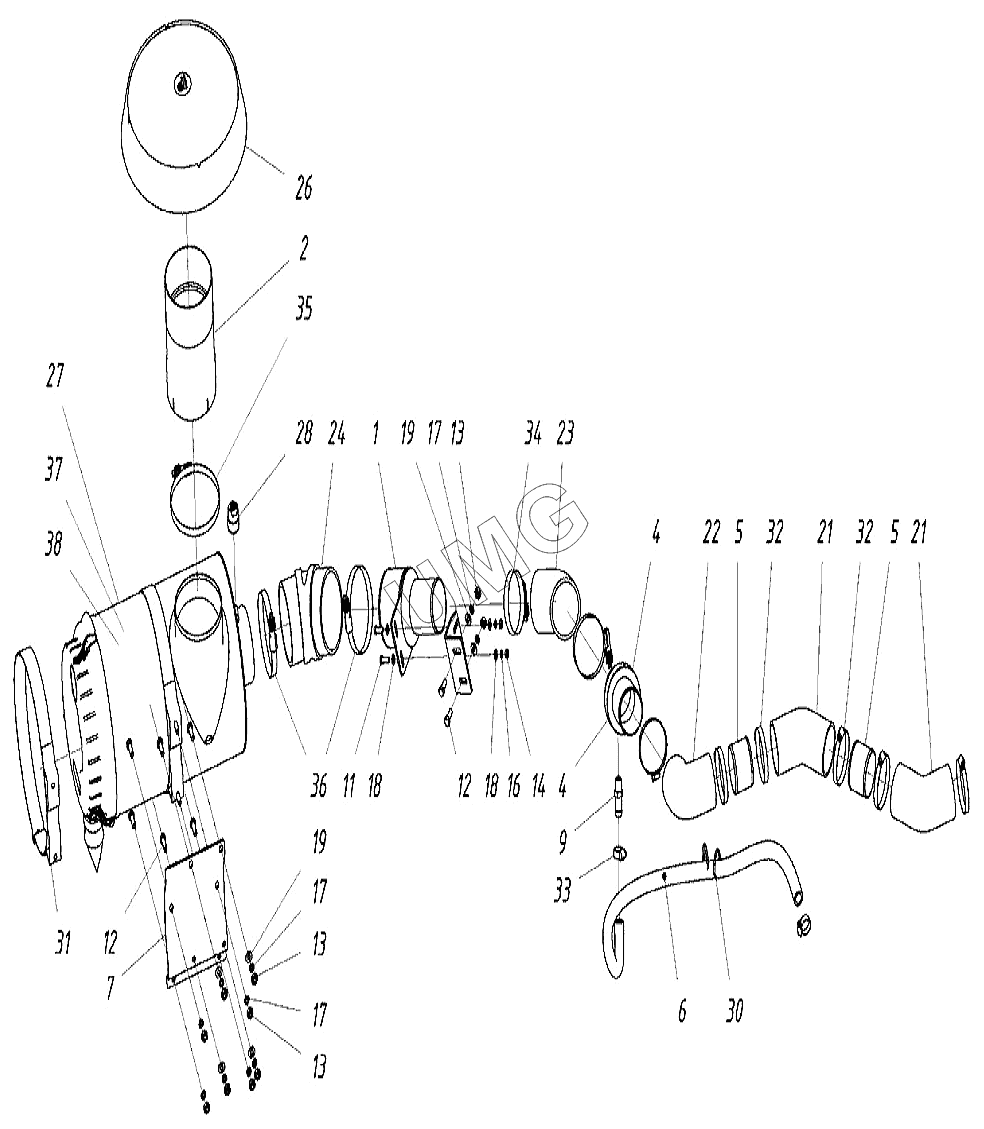

ТХ-210. 202120003000 00 Установка воздухоочистителя
1
2
4
4
5
5
6
7
11
12
12
13
13
13
14
16
17
17
17
18
18
19
19
21
21
22
23
24
26
27
28
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20212100303000 | Труба | |
| 2 | 20212100304000 | Удлинитель | |
| 4 | 21212000300300 | Труба | |
| 5 | 21212000300700 | Труба | |
| 6 | 21212000300800 | Рукав | |
| 7 | 20212100300100 | Кронштейн | |
| 8 | 20212100300200 | Кронштейн | |
| 10 | 42200876000100 | Ниппель | |
| 11 | 00002640012501 | Болт M8-6gx25.88.016 | |
| 12 | 2640022601 | Болт M10-6gx25.88.016 | |
| 13 | 2641061001 | Гайка М10-6Н.5.016 | |
| 14 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 16 | 2644020501 | Шайба 8.65Г.016 | |
| 17 | 2644020601 | Шайба 10.65Г.016 | |
| 18 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 19 | 2644061001 | Шайба плоская | |
| 21 | 23040407601 | Патрубок | |
| 22 | 23040407701 | Патрубок | |
| 23 | 23040410401 | Патрубок | |
| 24 | 23040410501 | Патрубок | |
| 26 | 23040413501 | Колпак | |
| 27 | 00091153017601 | Фильтр воздушный | |
| 28 | 91353144101 | Индикатор | |
| 30 | 92382010501 | Кабельный хомут | |
| 31 | 23040413001 | Кронштейн | |
| 32 | 92382031401 | Хомут | |
| 33 | 92382030401 | Хомут | |
| 34 | 00023040412201 | Хомут | |
| 35 | 00023040412401 | Хомут | |
| 36 | 00023040412301 | Хомут | |
| 37 | 00093114201301 | Фильтр воздушный основной | |
| 38 | 00093114201201 | Фильтр воздушный предоxранительный |
