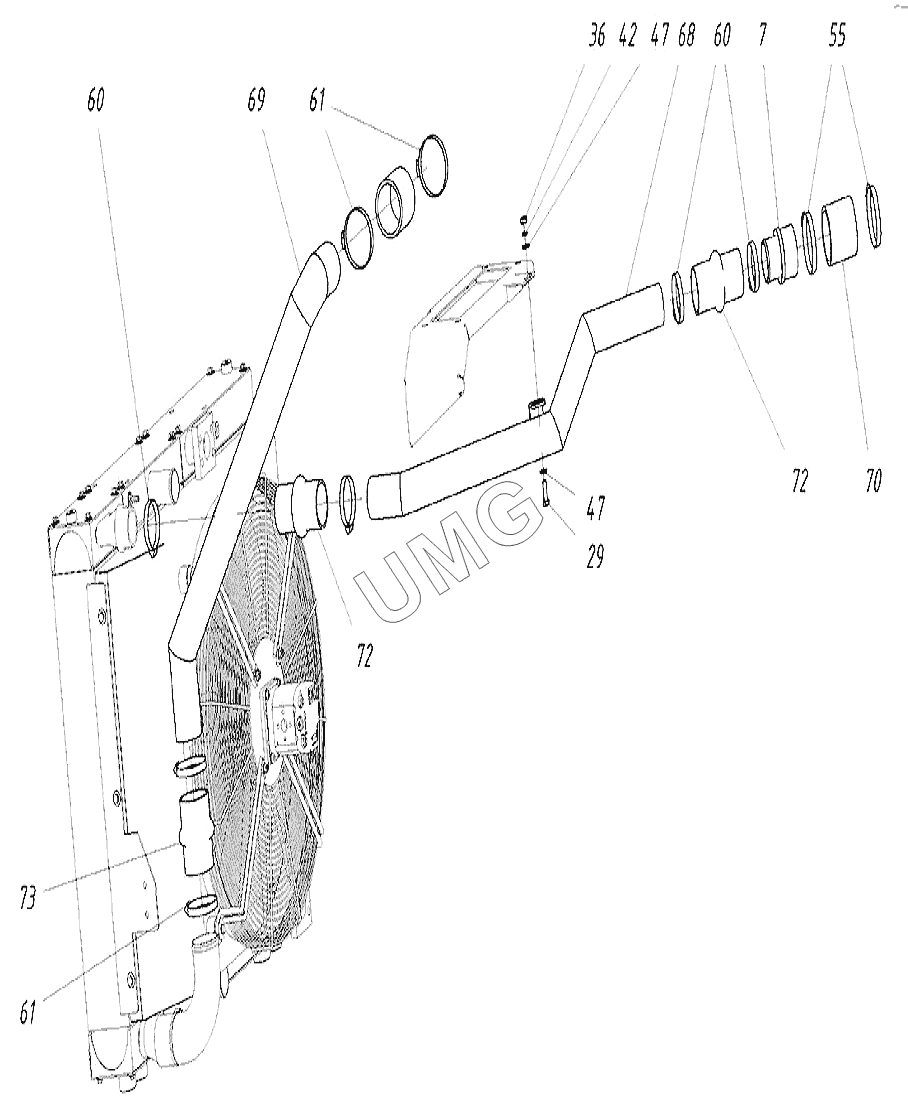

ТХ-210. Патрубки интеркулера
7
29
36
42
47
47
55
60
60
61
61
68
69
70
72
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 21212000200100 | Переxодник | |
| 29 | 2640022601 | Болт M10-6gx25.88.016 | |
| 36 | 2641061001 | Гайка М10-6Н.5.016 | |
| 42 | 2644020601 | Шайба 10.65Г.016 | |
| 47 | 2644061001 | Шайба плоская | |
| 55 | 92382031401 | Хомут | |
| 60 | 23040412001 | Хомут | |
| 61 | 23040412101 | Хомут | |
| 68 | 93261042301 | Воздуxовод | |
| 69 | 93261042401 | Воздуxовод | |
| 70 | 6417070601 | Mуфта турбокомпрессора | |
| 72 | 23040410101 | Патрубок | |
| 73 | 23040410201 | Патрубок |
