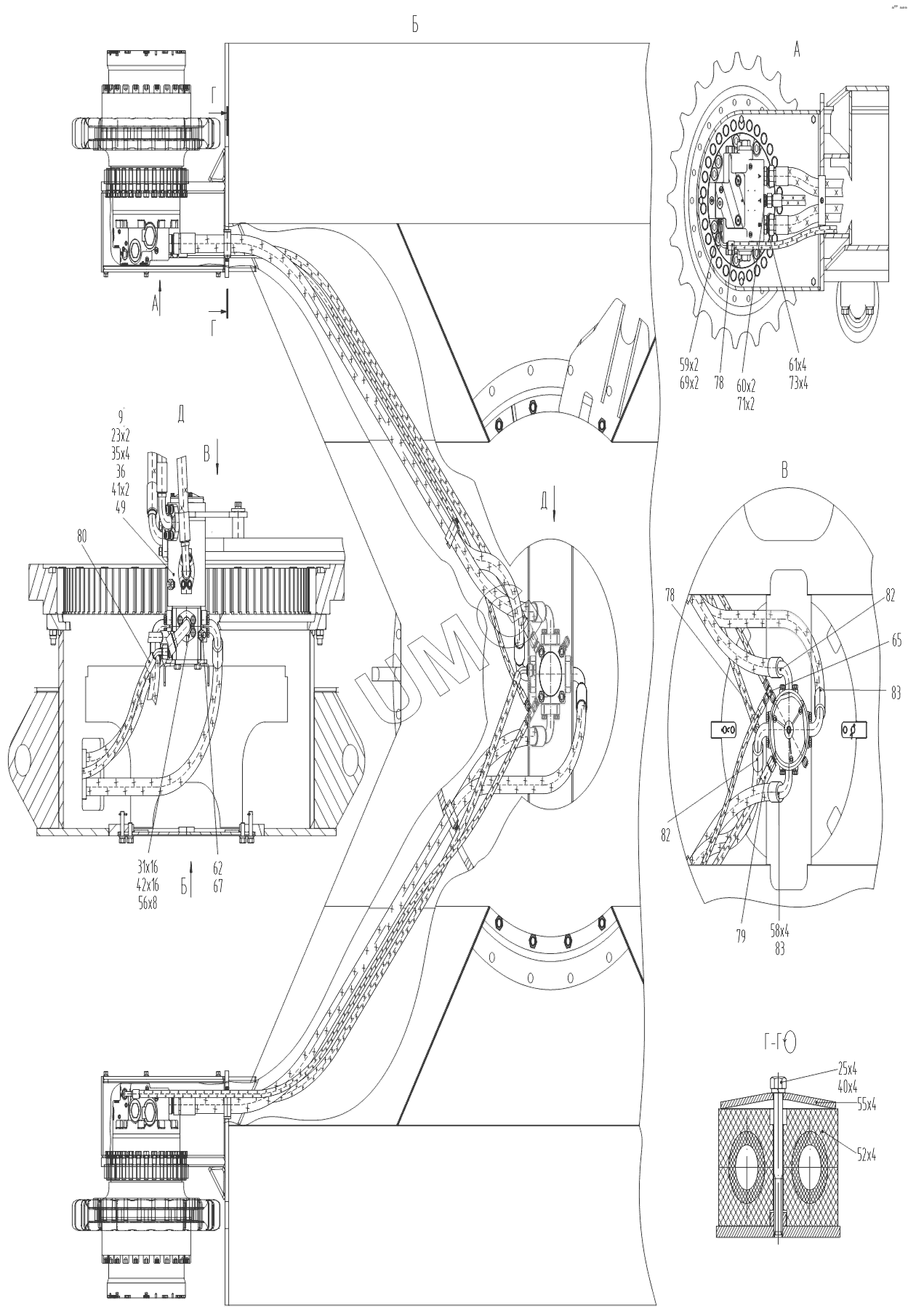

ТХ-210. 211030000000 00 Гидрооборудование тележки
9
23
25
31
35
36
40
41
42
49
52
55
56
58
59
60
61
62
65
67
69
71
73
78
78
79
80
82
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 21208000001300 | Заглушка | |
| 23 | 00002640023801 | Болт М10-6gх40.88.016 | |
| 25 | 2640016101 | Болт М8-6gx60.88.40Х.016 | |
| 31 | 2642019201 | Винт М12х40.109.40Х.019 | |
| 35 | 6421000201 | Кольцо 014-018-25-2-3 | |
| 36 | 00006421010801 | Кольцо 020-024-25-2-3 | |
| 40 | 2644020501 | Шайба 8.65Г.016 | |
| 41 | 2644020601 | Шайба 10.65Г.016 | |
| 42 | 2644020701 | Шайба 12.65Г.016 | |
| 49 | 10147600201 | Коллектор | |
| 52 | 92382045101 | Корпус спаренного зажима | |
| 55 | 92382050101 | Накладка | |
| 56 | 92382059501 | Полуфланец | |
| 58 | 6420002301 | Уплотнение | |
| 59 | 6420004101 | Кольцо | |
| 60 | 6420004201 | Кольцо | |
| 61 | 6420004301 | Кольцо | |
| 62 | 2648223501 | Адаптер | |
| 65 | 2648230901 | Адаптер | |
| 67 | 2648231401 | Адаптер | |
| 69 | 2648235101 | Ввёртный фитинг | |
| 71 | 2648235301 | Ввёртный фитинг | |
| 73 | 2648235501 | Ввёртный фитинг | |
| 78 | 6417005901 | Рукав высокого давления | |
| 79 | 6420016501 | Рукав высокого давления | |
| 80 | 6420032501 | Рукав высокого давления | |
| 82 | 6417075401 | Рукав высокого давления | |
| 83 | 6417071701 | Рукав высокого давления |
