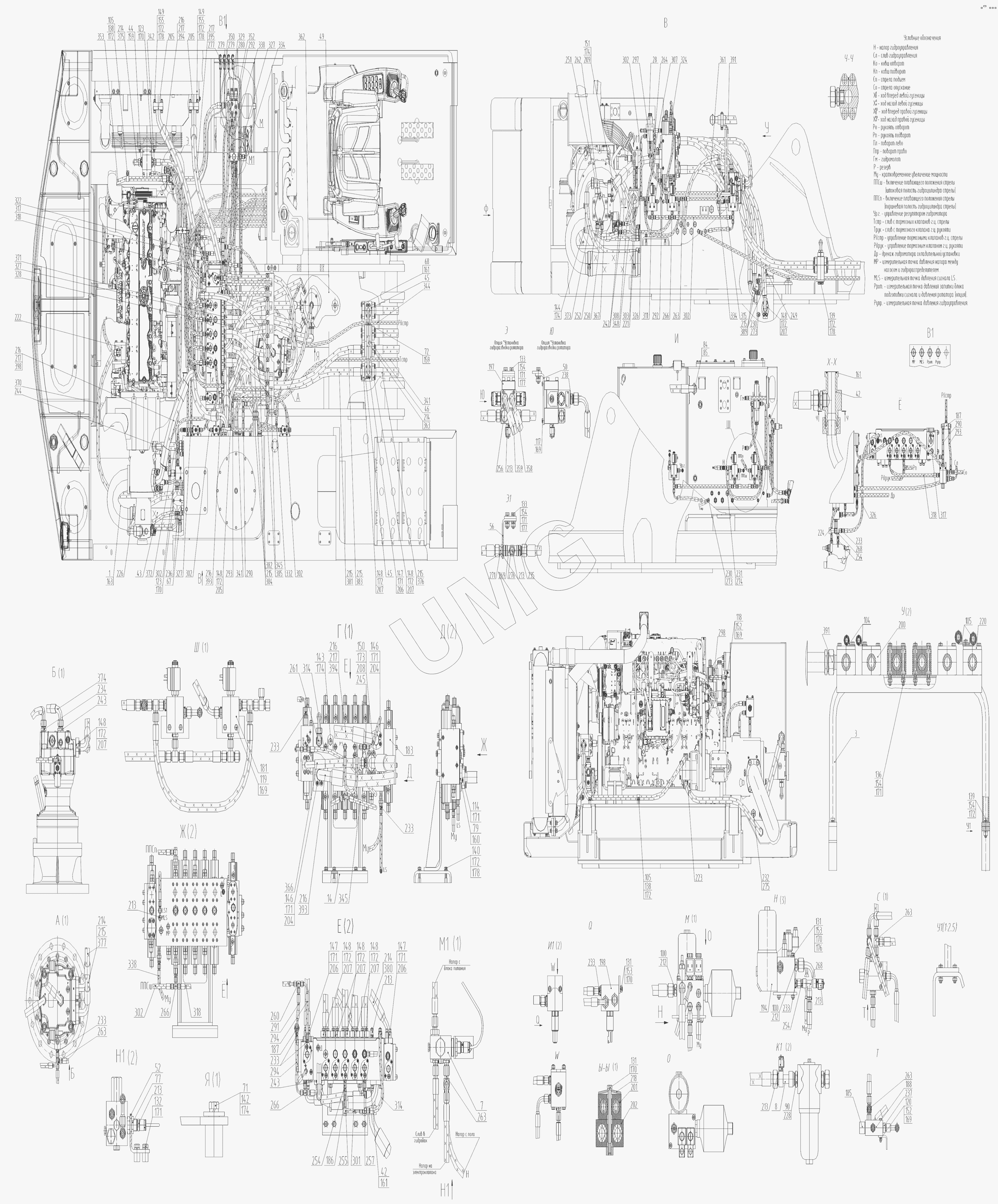

ТХ-210. 212080000000 00 Гидрооборудование на поворотной платформе (двигатель CUMMINS), 212080000000 10 (двигатель ЯМЗ)
1
3
7
8
14
28
42
42
43
44
45
45
46
49
52
56
67
68
71
72
77
79
84
85
90
100
100
104
105
105
105
114
117
118
119
120
123
123
131
131
131
132
133
133
136
138
138
139
139
140
142
143
144
146
146
147
147
147
148
148
148
148
148
148
148
148
149
149
150
151
152
152
153
153
154
154
154
154
155
155
159
159
160
161
161
161
163
169
169
169
169
170
170
170
170
170
171
171
171
171
171
171
171
171
171
171
172
172
172
172
172
172
172
172
172
172
172
172
172
172
172
173
174
174
174
174
176
177
177
178
178
178
178
181
183
185
186
187
187
188
194
198
200
201
202
204
204
205
205
205
206
206
206
207
207
207
207
207
207
207
208
209
212
212
213
213
213
213
213
213
213
214
214
214
214
215
215
215
215
215
215
216
216
216
216
216
217
217
217
217
218
220
221
222
223
224
226
228
230
230
231
232
233
233
233
233
233
233
233
234
235
236
237
242
243
243
244
245
249
250
251
252
254
254
254
255
257
260
261
262
263
263
263
263
263
264
266
266
266
268
268
269
271
273
273
274
275
276
277
279
279
280
290
290
291
292
292
293
293
294
294
297
298
301
302
302
302
302
302
302
303
307
308
311
314
314
315
317
317
318
318
318
322
324
326
326
327
327
327
328
329
332
334
334
338
338
342
348
350
352
353
361
362
363
366
367
370
371
372
373
374
375
376
377
381
382
383
384
385
389
393
393
394
394
395
398
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20208000001000 | Патрубок | |
| 3 | 20208000003000 | Кронштейн | |
| 7 | 20208000007000 | Клапан редукционный | |
| 8 | 20208000008000 | Переходник | |
| 14 | 20208000014000 | Кронштейн | |
| 28 | 262910002000 | Гидрораспределитель | |
| 42 | 21208000000100 | Фланец | |
| 43 | 20208000000200 | Рукав | |
| 44 | 20208000000300 | Фланец | |
| 45 | 20208000000400 | Фланец | |
| 46 | 20208000000500 | Фланец | |
| 49 | 21208000000800 | Стопор | |
| 52 | 20208000001300 | Кронштейн | |
| 56 | 20208000001500 | Кронштейн | |
| 67 | 10501800101100 | Скоба | |
| 68 | 42200800101200 | Заглушка | |
| 71 | 84227162200200 | Шайба | |
| 72 | 31402710050200 | Заглушка | |
| 77 | 22230200300 | Гайка | |
| 79 | 23018000300 | Заглушка | |
| 84 | 7043101340 | Заглушка | |
| 85 | 7043112440 | Гайка накидная | |
| 90 | 30830800100600 | Штуцер | |
| 100 | 17912000000210 | Штуцер | |
| 104 | 413010000100 | Хомут | |
| 105 | 413010000110 | Хомут | |
| 114 | 2640022901 | Болт М10-6gх30.58.016 | |
| 117 | 2640002001 | Болт М6-6gх20.58.016 | |
| 118 | 2640003201 | Болт M6-6gx30.58.016 | |
| 119 | 2640005201 | Болт М6-6gх45.58.016 | |
| 120 | 2640005101 | Болт М6-6gх50.58.016 | |
| 123 | 2640011001 | Болт М8-6gx16.58.016 | |
| 131 | 00002640016801 | Болт М8-6gx100.109.016 | |
| 132 | 2640022501 | Болт М10-6gх25.58.016 | |
| 133 | 2640022901 | Болт М10-6gх30.58.016 | |
| 136 | 2640027901 | Болт М10х90.88.016 | |
| 138 | 2640032101 | Болт М12-6gх25.58.016 | |
| 139 | 2640033001 | Болт М12-6gх30.58.016 | |
| 140 | 2640034701 | Болт М12-6gх45.58.016 | |
| 142 | 2640053401 | Болт М16-6gх30.58.016 | |
| 143 | 2640053601 | Болт М16-6gх35.58.016 | |
| 144 | 2640053901 | Болт М16-6gx40.58.016 | |
| 146 | 2642019501 | Винт М10-6gх30.88.35Х.016 | |
| 147 | 2642017701 | Винт М10-6gх35.88.35Х.016 | |
| 148 | 2642019201 | Винт М12х40.109.40Х.019 | |
| 149 | 2642018101 | Винт М12-6gх55.88.35Х.016 | |
| 150 | 2642017401 | Винт М14-6gx45.88.35X.016 | |
| 151 | 2642017301 | Винт М16-6gх55.88.35Х.016 | |
| 152 | 2641060601 | Гайка М6-6Н.5.016 | |
| 153 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 154 | 2641061001 | Гайка М10-6Н.5.016 | |
| 155 | 2641061201 | Гайка М12-6Н.5.016 | |
| 159 | 6421001001 | Кольцо 024-028-25-2-3 | |
| 160 | 6421001101 | Кольцо 030-035-30-2-3 | |
| 161 | 6421001601 | Кольцо 038-044-36-2-3 | |
| 163 | 6421005201 | Кольцо 100-110-58-2-3 | |
| 169 | 2644020401 | Шайба 6.65Г.016 | |
| 170 | 2644020501 | Шайба 8.65Г.016 | |
| 171 | 2644020601 | Шайба 10.65Г.016 | |
| 172 | 2644020701 | Шайба 12.65Г.016 | |
| 173 | 00002644020801 | Шайба 14.65Г.016 | |
| 174 | 2644020901 | Шайба 16.65Г.016 | |
| 176 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 177 | 00002644061001 | Шайба плоская | |
| 178 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 181 | 00010240160601 | Клапан | |
| 183 | 00010000032801 | Клапан | |
| 185 | 00010240102701 | Клапан | |
| 186 | 00010240102601 | Клапан обратный | |
| 187 | 00010240160301 | Клапан ИЛИ | |
| 188 | 00010240161501 | Корпус | |
| 194 | 10240160101 | Блок подготовки сигнала | |
| 198 | 10254333101 | Клапан | |
| 200 | 00092382045001 | Корпус одиночного зажима | |
| 201 | 00092382045401 | Корпус спаренного зажима | |
| 202 | 00092382045501 | Корпус спаренного зажима | |
| 204 | 00092382070301 | Полуфланец | |
| 205 | 92382070101 | Полуфланец | |
| 206 | 92382060101 | Полуфланец | |
| 207 | 92382059501 | Полуфланец | |
| 208 | 92382059801 | Полуфланец | |
| 209 | 92382059901 | Полуфланец | |
| 212 | 6431250301 | Прокладка | |
| 213 | 97240001601 | Измерительная муфта с колпаком | |
| 214 | 6420002201 | Уплотнение | |
| 215 | 6420002301 | Уплотнение | |
| 216 | 6420002501 | Уплотнение | |
| 217 | 6420002401 | Уплотнение | |
| 218 | 92382050301 | Накладка | |
| 220 | 92382050001 | Накладка | |
| 221 | 10011542101 | Фильтр напорный | |
| 222 | 10260007101 | Фланец | |
| 223 | 10260007201 | Фланец | |
| 224 | 10260001201 | Датчик давления | |
| 226 | 92382029801 | Хомут силовой | |
| 228 | 93260402401 | Прокладка | |
| 230 | 2648212501 | Адаптер | |
| 231 | 00002648220801 | Адаптер | |
| 232 | 00002648220701 | Адаптер | |
| 233 | 2648201101 | Адаптер | |
| 234 | 2648231101 | Адаптер | |
| 235 | 00002648201901 | Адаптер | |
| 236 | 00002648222201 | Адаптер | |
| 237 | 00002648222301 | Адаптер | |
| 242 | 00002648201501 | Адаптер | |
| 243 | 00002648222001 | Адаптер | |
| 244 | 00002648222601 | Адаптер | |
| 245 | 00002648202401 | Адаптер | |
| 249 | 2648217101 | Адаптер | |
| 250 | 00002648215301 | Адаптер | |
| 251 | 2648223101 | Адаптер | |
| 252 | 00002648223201 | Адаптер | |
| 254 | 2648216401 | Адаптер | |
| 255 | 2648201601 | Адаптер | |
| 257 | 2648222801 | Адаптер | |
| 260 | 2648200701 | Адаптер | |
| 261 | 2648222901 | Адаптер | |
| 262 | 2648223001 | Адаптер | |
| 263 | 2648230901 | Адаптер | |
| 264 | 2648200301 | Адаптер | |
| 266 | 2648223401 | Адаптер | |
| 268 | 2648212701 | Адаптер | |
| 269 | 2648212801 | Адаптер | |
| 271 | 2648202701 | Адаптер | |
| 273 | 2648212601 | Адаптер | |
| 274 | 2648231201 | Адаптер | |
| 275 | 2648231301 | Адаптер | |
| 276 | 2648203001 | Адаптер | |
| 277 | 97240010801 | Промежуточный переходник | |
| 279 | 00097240010501 | Измерительный шланг | |
| 280 | 97240010601 | Измерительный шланг | |
| 290 | 6417000201 | Рукав высокого давления | |
| 291 | 6417005401 | Рукав высокого давления | |
| 292 | 6419018101 | Рукав высокого давления | |
| 293 | 6417000301 | Рукав высокого давления | |
| 294 | 6417000401 | Рукав высокого давления | |
| 297 | 6419031601 | Рукав высокого давления | |
| 298 | 6417001001 | Рукав высокого давления | |
| 301 | 00006419016401 | Рукав высокого давления | |
| 302 | 00006419018601 | Рукав высокого давления | |
| 303 | 6419031101 | Рукав высокого давления | |
| 307 | 00006419019601 | Рукав высокого давления | |
| 308 | 00006417000701 | Рукав высокого давления | |
| 311 | 00006417004701 | Рукав высокого давления | |
| 314 | 00006419016501 | Рукав высокого давления | |
| 315 | 00006417005601 | Рукав высокого давления | |
| 317 | 00006417004801 | Рукав высокого давления | |
| 318 | 00006419019001 | Рукав высокого давления | |
| 322 | 00006417001301 | Рукав высокого давления | |
| 324 | 6419025101 | Рукав высокого давления | |
| 326 | 00006419016601 | Рукав высокого давления | |
| 327 | 00006417001601 | Рукав высокого давления | |
| 328 | 00006417001801 | Рукав высокого давления | |
| 329 | 00006419031701 | Рукав высокого давления | |
| 332 | 6419020201 | Рукав высокого давления | |
| 334 | 6417098801 | Рукав высокого давления | |
| 338 | 6417007401 | Рукав высокого давления | |
| 342 | 6417004601 | Рукав высокого давления | |
| 348 | 6420030401 | Рукав высокого давления | |
| 350 | 6420019101 | Рукав высокого давления | |
| 352 | 6420031901 | Рукав высокого давления | |
| 353 | 6420031801 | Рукав высокого давления | |
| 361 | 6418061501 | Рукав высокого давления | |
| 362 | 6418061601 | Рукав высокого давления | |
| 363 | 00006417024001 | Рукав высокого давления | |
| 366 | 6417061101 | Рукав высокого давления | |
| 367 | 00006417076401 | Рукав высокого давления | |
| 370 | 00006417046701 | Рукав высокого давления | |
| 371 | 00006417078801 | Рукав высокого давления | |
| 372 | 6417046101 | Рукав высокого давления | |
| 373 | 00006417046301 | Рукав высокого давления | |
| 374 | 00006417046401 | Рукав высокого давления | |
| 375 | 00006417046901 | Рукав высокого давления | |
| 376 | 00006420200501 | Рукав высокого давления | |
| 377 | 00006417061301 | Рукав высокого давления | |
| 381 | 00006417075801 | Рукав высокого давления | |
| 382 | 00006420205001 | Рукав высокого давления | |
| 383 | 00006417073201 | Рукав высокого давления | |
| 384 | 00006420210801 | Рукав высокого давления | |
| 385 | 6420210901 | Рукав высокого давления | |
| 389 | 6417071201 | Рукав высокого давления | |
| 393 | 6419014001 | Рукав высокого давления | |
| 394 | 6419010101 | Рукав высокого давления | |
| 395 | 6419010301 | Рукав высокого давления | |
| 398 | 6419013801 | Рукав высокого давления |
