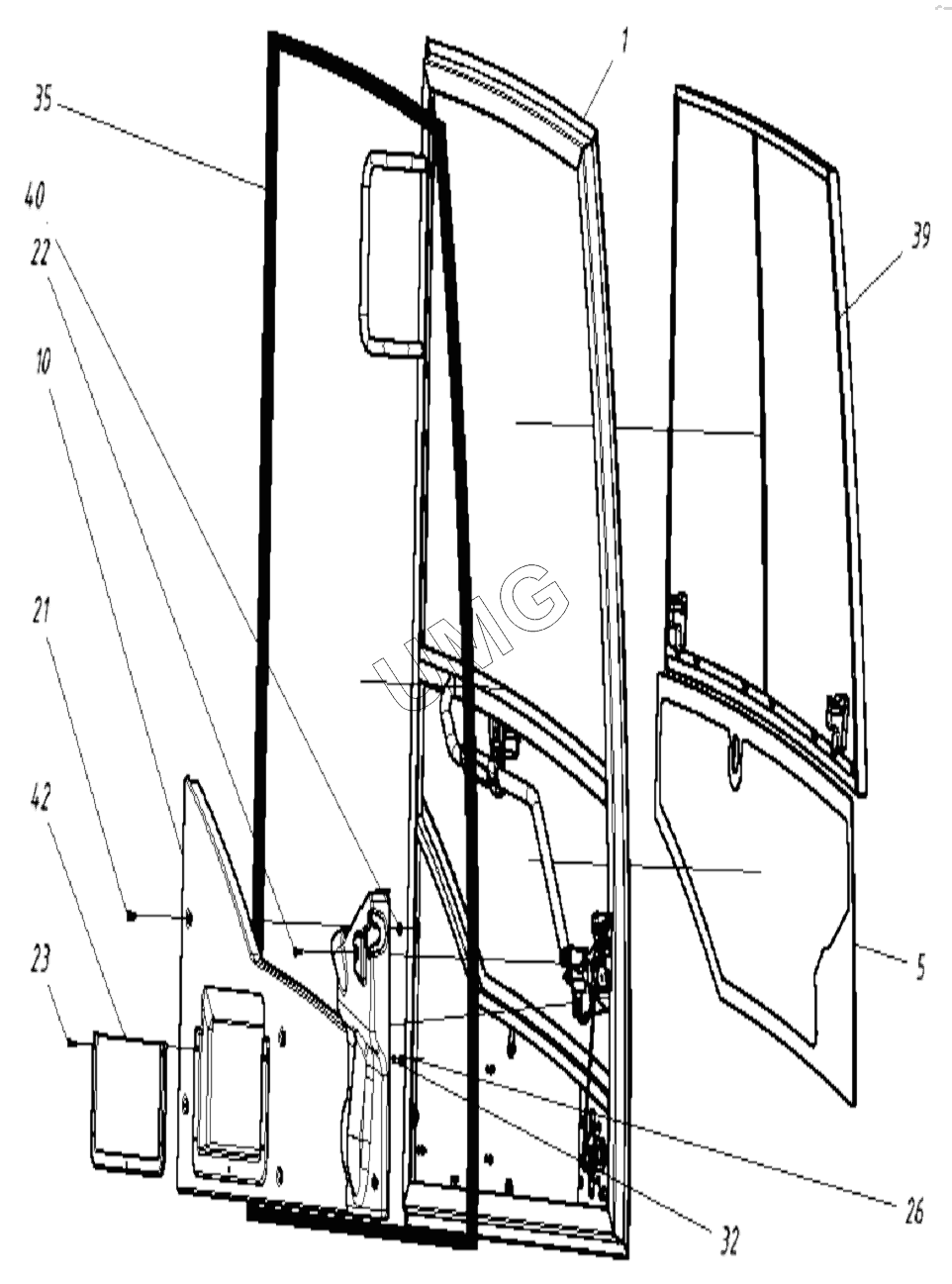

ТХ-210. 202020120000 00 Дверь в сборе
1
5
10
21
22
23
26
32
39
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20202012100000 | Каркас двери | |
| 2 | 20202012200000 | Скоба | |
| 4 | 20202012000100 | Тяга | |
| 5 | 20202012000200 | Стекло двери | |
| 10 | 20020011001 | Панель двери | |
| 16 | 506026400800 | Вставка | |
| 20 | 2643016001 | Винт М8Х35 | |
| 21 | 2643010001 | Винт М6Х16 | |
| 22 | 2643009601 | Винт М5Х16 | |
| 23 | 2643009401 | Винт М4Х20 | |
| 24 | 2642024301 | Винт М6х12.58.016 | |
| 25 | 2642020301 | Винт М4х12.58.019 | |
| 26 | 00002641090801 | Гайка М8 | |
| 27 | 2641090401 | Гайка М4 | |
| 28 | 2641060401 | Гайка М4-6Н.5.016 | |
| 29 | 2644020401 | Шайба 6.65Г.016 | |
| 30 | 2644020201 | Шайба 4.65Г.016 | |
| 31 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 32 | 2644060401 | Шайба С4.01.08кп.016 | |
| 33 | 94000008501 | Колпачок | |
| 34 | 94000008601 | Тросик | |
| 36 | 94000006501 | Защелка двери | |
| 37 | 94000006601 | Каретка | |
| 38 | 94000006401 | Замок | |
| 39 | 4553031001 | Форточка | |
| 40 | 2641023101 | Гайка заклеп.М6 | |
| 41 | 00002648251801 | Скоба резьбовая М5 | |
| 42 | 94000008401 | Сетка для документов |
