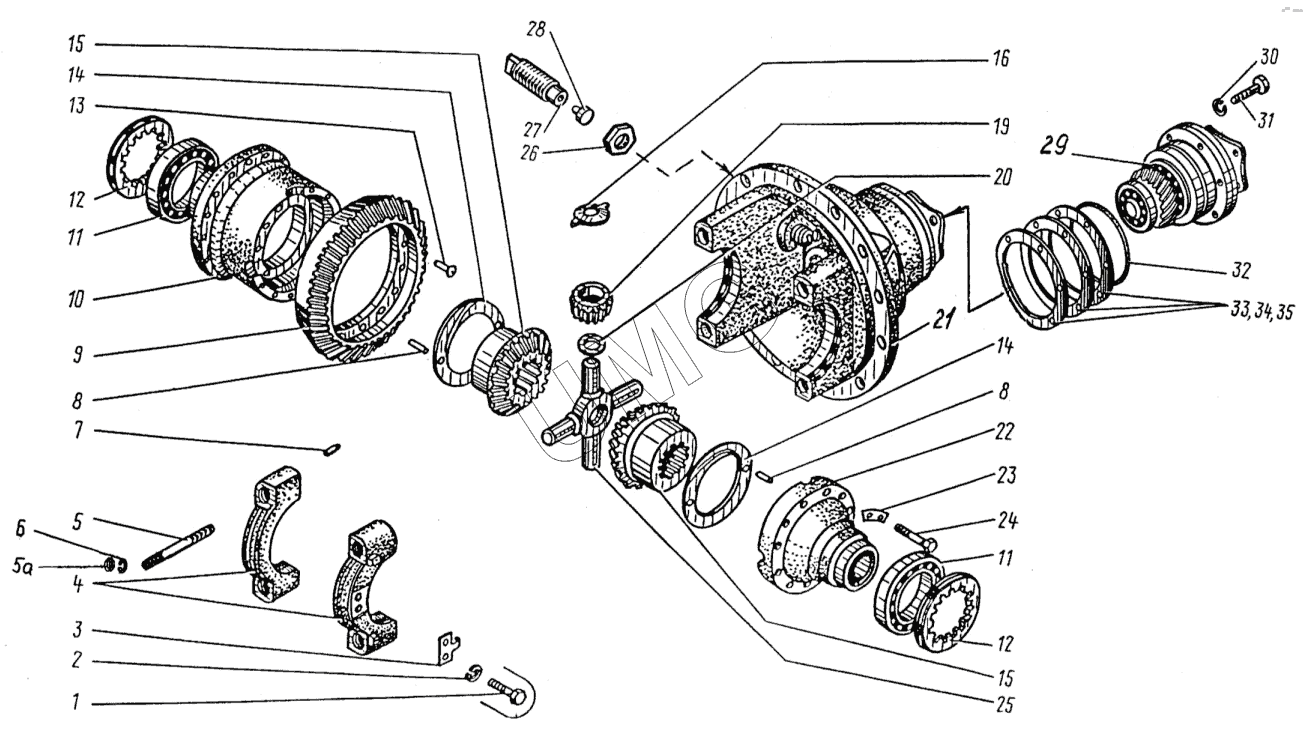

ЕК-14-90. ЭО-3323.20.31.000 Передача главная
1
2
3
4
5
5а
6
7
8
8
9
10
11
11
12
12
13
14
14
15
15
16
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.М8х20 | Болт | |
| 2 | 6402.8.65Г | Шайба | |
| 3 | ЭО-3323.20.31.010 | Стопор | |
| 4 | ЭО-3323.20.31.004 | Крышка подшипника | |
| 5 | ЭО-3323.20.31.027 | Шпилька | |
| 5а | 5915.М20 | Гайка | |
| 6 | 6402.20.65Г | Шайба | |
| 7 | ЭО-3323.20.31.011 | Втулка | |
| 8 | 3128.5h8х10 | Штифт | |
| 9 | ЭО-3323.20.31.006 | Шестерня | |
| 10 | ЭО-3323.20.31.002 | Чашка | |
| 11 | 7515 | Подшипник | |
| 12 | ЭО-3323.20.31.005 | Гайка | |
| 13 | 10299.12х48 | Заклепка | |
| 14 | ЭО-3323.20.31.014 | Шайба | |
| 15 | ЭО-3323.20.31.013 | Шестерня полуоси | |
| 16 | ЭО-3323.20.31.017 | Шайба | |
| 19 | ЭО-3323.20.31.201 | Сателлит | |
| 20 | ЭО-3323.20.31.016 | Кольцо | |
| 21 | ЭО-3323.20.31.001 | Корпус | |
| 22 | ЭО-3323.20.31.003 | Чашка | |
| 23 | ЭО-3323.20.31.012 | Шайба | |
| 24 | 7798.М12-8gх70.88.35 | Болт | |
| 25 | ЭО-3323.20.31.015 | Крестовина | |
| 26 | 15522.М20х1,5 | Гайка | |
| 27 | ЭО-3323.20.31.007 | Болт ограничительный | |
| 28 | ЭО-3323.20.31.008 | Сухарь | |
| 29 | ЭО-3323.20.31.100 | Шестерня ведущая | |
| 30 | 6402.12.65Г | Шайба | |
| 31 | 7798.М12х45 | Болт | |
| 32 | 9833.125-130-36-2-3 | Кольцо | |
| 33 | ЭО-3323.20.31.019 | Прокладка регулировочная | |
| 34 | ЭО-3323.20.31.013 | Шестерня полуоси | |
| 35 | ЭО-3323.20.31.020 | Прокладка регулировочная |
