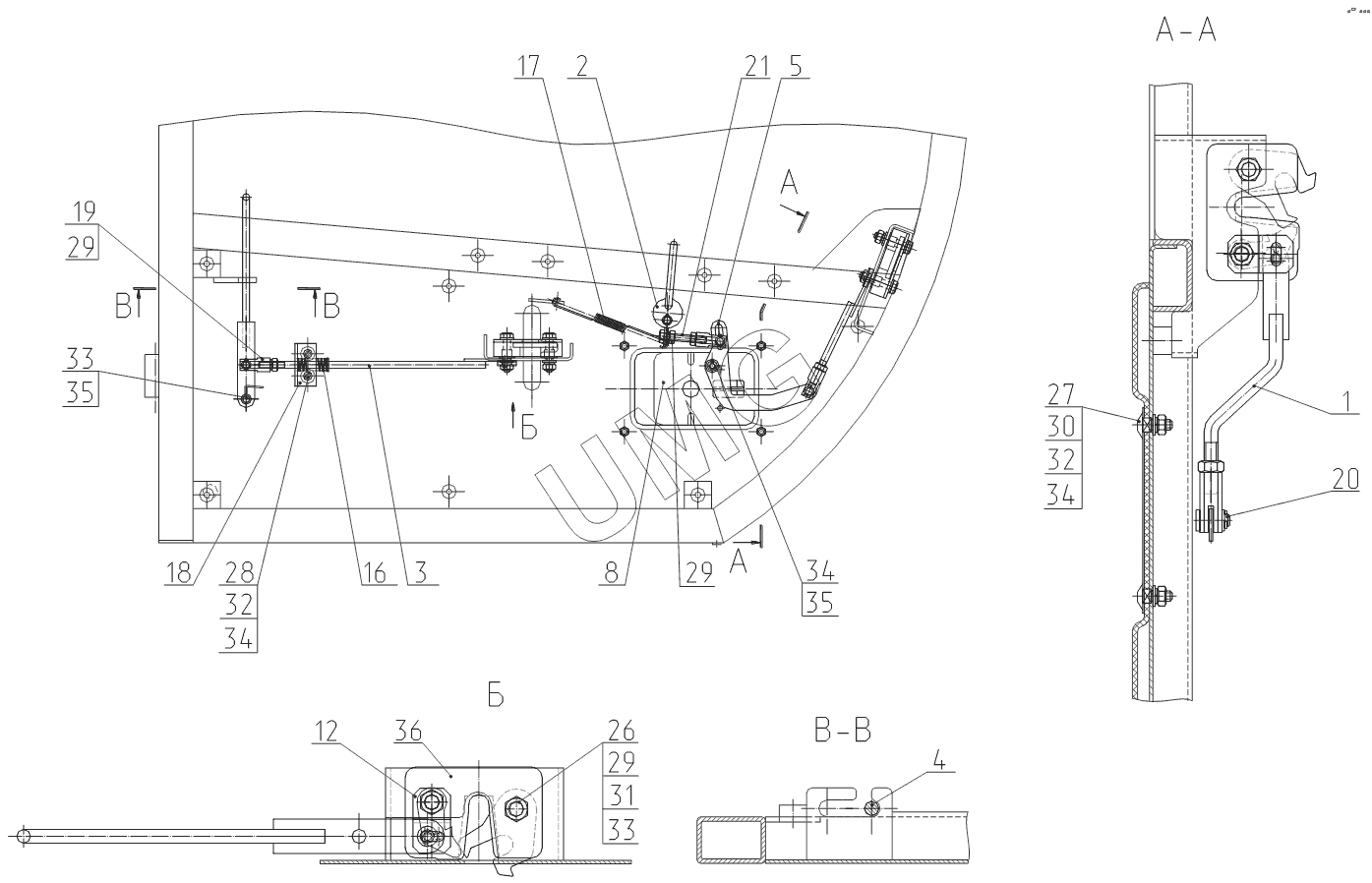

ЕК-14-90. 312-20-02.42.000 Установка замков
1
2
3
4
5
8
12
16
17
18
19
20
21
26
27
28
29
29
29
30
31
32
32
33
33
34
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-02.42.100 | Тяга | |
| 2 | 312-20-02.42.200 | Рычаг | |
| 3 | 312-20-02.42.300 | Тяга | |
| 4 | 312-20-02.42.400 | Рычаг | |
| 5 | 312-20-02.42.500 | Рычаг | |
| 8 | 314-02-02.42.700 | Ручка замка | |
| 12 | 312-20-02.42.003 | Скоба | |
| 16 | 005-04-02.03.002 | Пружина | |
| 17 | 005-04-02.03.003 | Пружина | |
| 18 | 005-04-02.03.004 | Кронштейн | |
| 19 | 005-01-03.10.012 | Вилка | |
| 20 | 005-01-03.10.013 | Палец | |
| 21 | ЭО-3322А.04.00.213 | Болт | |
| 26 | М8-6gx40.58.016 | Болт | |
| 27 | М6x16.36.016 | Болт | |
| 28 | В.М6-6gx12.58.016 | Винт | |
| 29 | М8-6Н.04.016 | Гайка | |
| 30 | М6-6Н.04.016 | Гайка | |
| 31 | 8.65Г.016 | Шайба | |
| 32 | 6.65Г.016 | Шайба | |
| 33 | C8.01.08кn.019 | Шайба | |
| 34 | C6.01.08кn.019 | Шайба | |
| 35 | 2х14.019 | Шплинт | |
| 36 | 2108-6105014 | Замок наружный |
