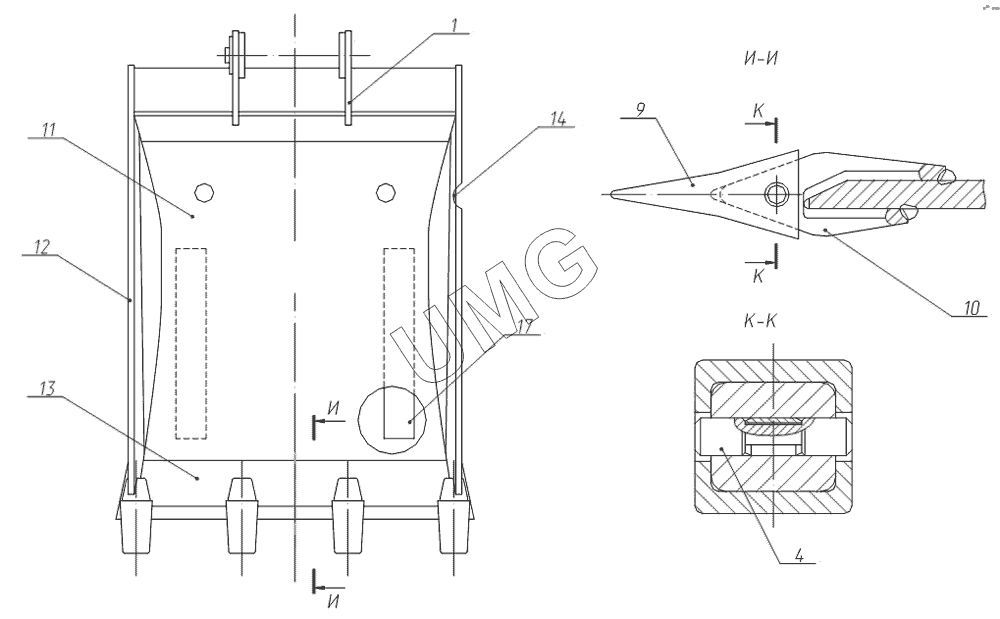

ЭОВ-3521М-1. Ковш обратной лопаты
1
4
9
10
11
12
13
14
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-00-39.04.150 | Стенка задняя | |
| 4 | 314-03-23.21.260 | Стопор | |
| 9 | 314-03-23.21.201 | Коронка | |
| 10 | 314-03-23.21.202 | Адаптер | |
| 11 | 314-03-23.21.203 | Днище | |
| 12 | 314-03-23.21.204 | Лист бортовой | |
| 13 | 314-03-23.21.205 | Козырек | |
| 14 | 314-03-23.21.206 | Боковина | |
| 17 | ЭО-3323.00.14.003 | Полоз |
