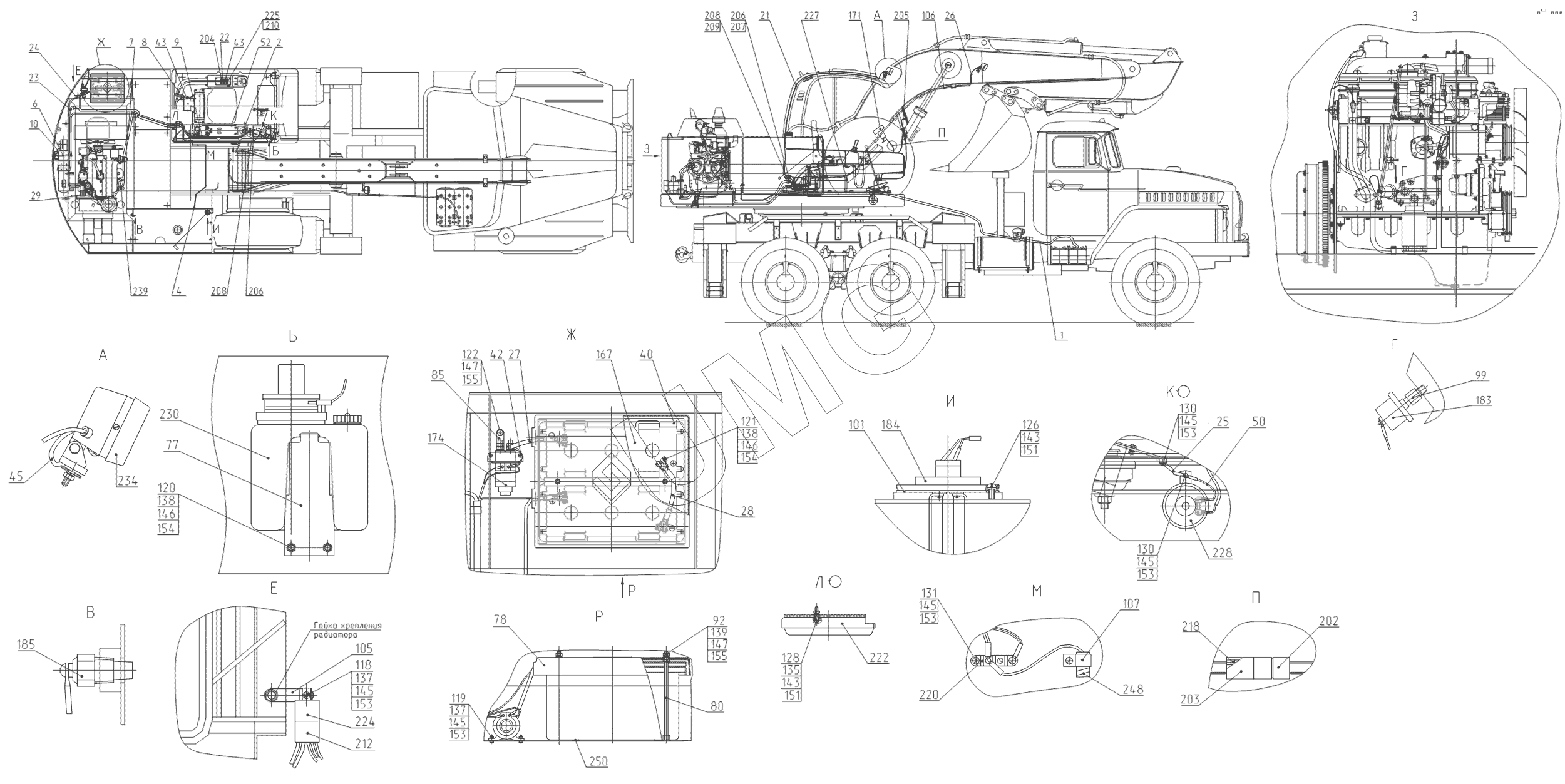

ЭОВ-3521. Электрооборудование
1
2
4
6
7
8
9
10
21
22
23
24
25
26
27
28
29
40
42
43
43
45
50
52
77
78
80
85
92
99
101
105
106
107
118
119
120
121
122
126
128
130
130
131
135
137
137
138
138
139
143
143
145
145
145
145
145
146
146
147
147
151
151
153
153
153
153
153
154
154
155
155
167
171
174
183
184
185
202
203
204
205
206
206
207
208
208
209
210
212
218
220
222
224
225
227
228
230
234
239
248
250
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-10-88.24.010 | Провод | |
| 2 | 417-10-88.24.020 | Жгут проводов | |
| 4 | 417-10-88.24.040 | Жгут проводов | |
| 6 | 417-10-88.24.050 | Жгут проводов | |
| 7 | 417-10-88.24.060 | Жгут проводов | |
| 8 | 417-10-88.24.070 | Жгут проводов | |
| 9 | 417-10-88.24.080 | Жгут проводов | |
| 10 | 417-10-88.24.090 | Жгут проводов | |
| 21 | 312-20-88.20.020 | Жгут проводов | |
| 22 | 312-20-88.20.090 | Провод | |
| 23 | 312-20-88.20.130 | Жгут проводов | |
| 24 | 312-20-88.20.170 | Провод | |
| 25 | 312-20-88.20.240 | Провод | |
| 26 | 312-20-88.20.250 | Провод | |
| 27 | 312-20-88.20.270 | Провод | |
| 28 | 312-20-88.20.280 | Провод | |
| 29 | 312-20-88.20.290 | Провод | |
| 40 | 312-04-88.10.010 | Рамка аккумуляторов | |
| 42 | 314-02-88.01.020 | Провод | |
| 43 | 314-02-88.01.150 | Провод | |
| 45 | 318-40-88.05.110 | Провод | |
| 50 | 225-10-88.12.080 | Провод | |
| 52 | 214-02-88.01.080 | Провод | |
| 77 | 312-20-88.20.001 | Кронштейн омывателя | |
| 78 | 312-20-88.20.003 | Крышка аккумуляторов | |
| 80 | 312-04-88.10.031 | Шпилька | |
| 83 | 314-02-71.00.003 | Чехол | |
| 85 | 314-02-88.01.003 | Перемычка | |
| 92 | 005-04-02.05.004 | Шайба | |
| 99 | 13.06.20.002 | Переходник | |
| 101 | 26.00.70.008 | Прокладка | |
| 105 | ЭО-3323.04.02.004 | Скоба | |
| 106 | ЭО-3323А.12.00.006 | Труба | |
| 107 | Э-302-1-1600-04Б | Скоба | |
| 118 | М6-6gx16.58.016 | Болт | |
| 119 | М6-6gx20.58.016 | Болт | |
| 120 | М8-6gx20.58.016 | Болт | |
| 121 | М8-6gx30.58.016 | Болт | |
| 122 | М10-6gx20.58.016 | Болт | |
| 126 | В.М4-6gx8.58.016 | Винт | |
| 128 | В.М4-6gx20.58.016 | Винт | |
| 130 | В.М6-6gx12.58.016 | Винт | |
| 131 | В.М6-6gx22.58.016 | Винт | |
| 135 | М4-6Н.5.016 | Гайка | |
| 137 | М6-6Н.5.016 | Гайка | |
| 138 | М8-6Н.5.016 | Гайка | |
| 139 | М10-6Н.5.016 | Гайка | |
| 143 | А4.01.08кп.019 | Шайба | |
| 145 | А6.01.08кп.019 | Шайба | |
| 146 | А8.01.08кп.019 | Шайба | |
| 147 | А10.01.08кп.019 | Шайба | |
| 151 | 4.65Г.016 | Шайба | |
| 153 | 6.65Г.016 | Шайба | |
| 154 | 8.65Г.016 | Шайба | |
| 155 | 10.65Г.016 | Шайба | |
| 167 | 3СТ-215А | Батарея аккумуляторная | |
| 171 | Вентилятор | Вентилятор автомобильный на присоске | |
| 174 | 1300.3737 | Выключатель | |
| 183 | ММ358 | Датчик | |
| 184 | В26.3827 | Датчик | |
| 185 | ТМ100В | Датчик | |
| 200 | 4573739001 | Колодка соединительная | |
| 201 | 4573739002 | Колодка соединительная | |
| 202 | 4573739003 | Колодка соединительная | |
| 203 | 4573739004 | Колодка соединительная | |
| 204 | 4573739005 | Колодка соединительная | |
| 205 | 4573739007 | Колодка соединительная | |
| 206 | 4573739009 | Колодка соединительная | |
| 207 | 4573739011 | Колодка соединительная | |
| 208 | 4573739012 | Колодка соединительная | |
| 209 | 4573739013 | Колодка соединительная | |
| 210 | 4573739016 | Колодка гнездовая | |
| 212 | 469.59.00-00 | Колодка соединительная | |
| 218 | 4573738004 | Наконечник | |
| 220 | 14.3723 | Панель соединительная | |
| 222 | 16.3714-01 | Плафон | |
| 224 | 738.3747-30 | Реле | |
| 225 | 90.3747 | Реле | |
| 227 | ПС500 | Розетка | |
| 228 | 20.3721-01 | Сигнал | |
| 230 | 1102.5208-25 | Стеклоомыватель (с форсункой и трубой L=1200 мм) | |
| 234 | 8724.304/011 | Фара | |
| 239 | 25.1801.80.02.00 | Хомут | |
| 248 | Р3-Ц-Х-Ш-15 | Металлорукав | |
| 250 | 1Ф-1-ТМКЩ-С-2 | Пластина |
