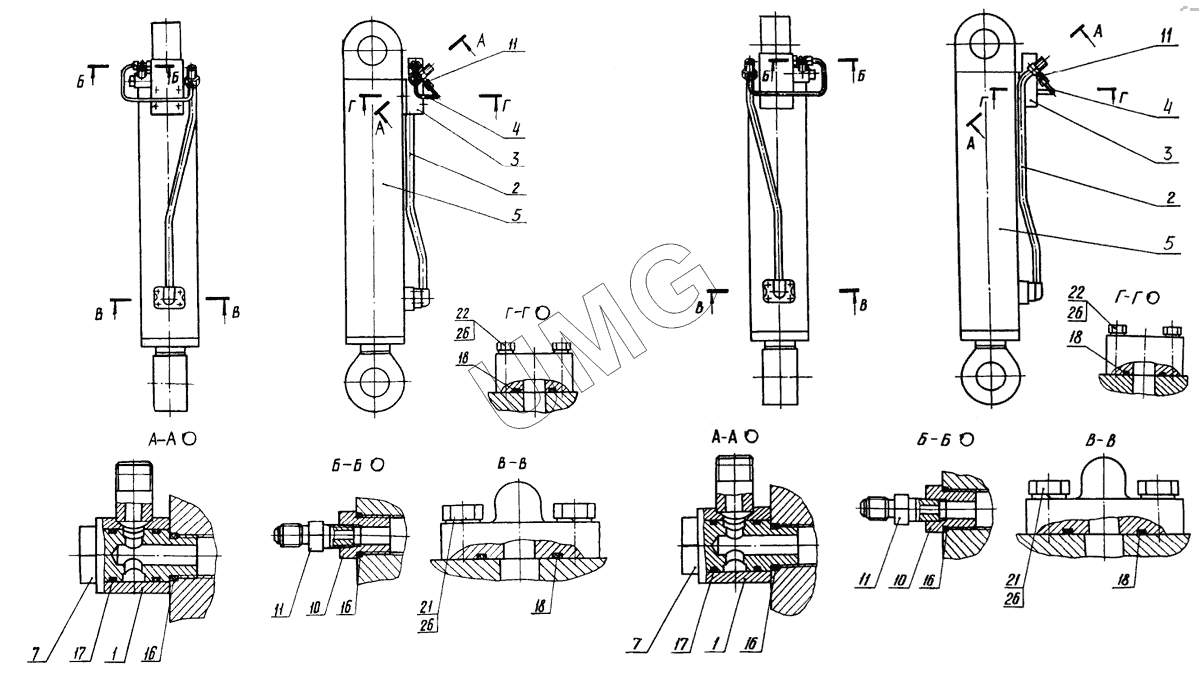

ЭОВ-3521. Гидроцилиндр левый, правый
1
1
2
2
2
3
3
3
4
4
5
5
7
7
10
10
11
11
11
11
16
16
16
16
17
17
18
18
18
18
21
21
22
22
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-40-71.40.110 | Втулка сварная | |
| 2 | 417-40-71.40.120 | Трубопровод | |
| 2 | 417-40-71.40.210 | Трубопровод | |
| 3 | 13.71.80.610-20 | Гидрозамок | |
| 3 | 13.71.80.620-20 | Гидрозамок | |
| 4 | ЭО-3323.20.80.330 | Трубопровод | |
| 5 | ЭО-3323А.71.82.000-10 | Гидроцилиндр | |
| 7 | 417-40.71.40.101 | Штуцер | |
| 10 | ЭО-3323.20.83.016 | Штуцер | |
| 11 | ЭО-3323.01.90.009 | Штуцер | |
| 16 | 018-022-25-2-2 | Кольцо | |
| 17 | 024-028-25-2-2 | Кольца | |
| 18 | 038-044-36-2-2 | Кольцо | |
| 21 | М12-6gx35.88.016 | Болт | |
| 22 | М12-6gx60.88.016 | Болт | |
| 26 | 12.65Г.016 | Шайба |
