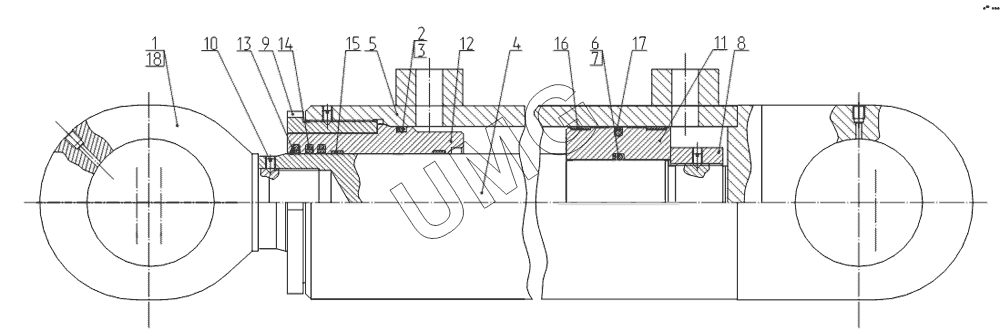

5846ТМ (ЕА17). Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.71.82.001-11 | Проушина | |
| 2 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 3 | 115-125-58-2-2 | Кольцо | |
| 4 | ЭО-3323А.71.82.005-10 | Шток | |
| 5 | ЭО-3323А.71.82.200 | Цилиндр | |
| 6 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 7 | 070-080-58-2-2 | Кольцо | |
| 8 | ЭО-3323А.71.82.020 | Гайка | |
| 9 | ЭО-3323А.71.82.002-11 | Гайка наружная | |
| 10 | М8-6gх12.14Н.016 | Винт | |
| 11 | ЭО-3323А.71.82.006-12 | Поршень | |
| 12 | ЭО-3323А.71.82.004-12 | Букса | |
| 13 | Е50-А-080-5 | Грязесъемник | |
| 14 | Е06-080-5 | Уплотнение | |
| 15 | Е20-080-085 | Кольцо | |
| 16 | Е20-120-125 | Кольцо | |
| 17 | Е15М-125-5 | Уплотнение | |
| 18 | ТУ225761-018-51049574-2002 | Герметик |
