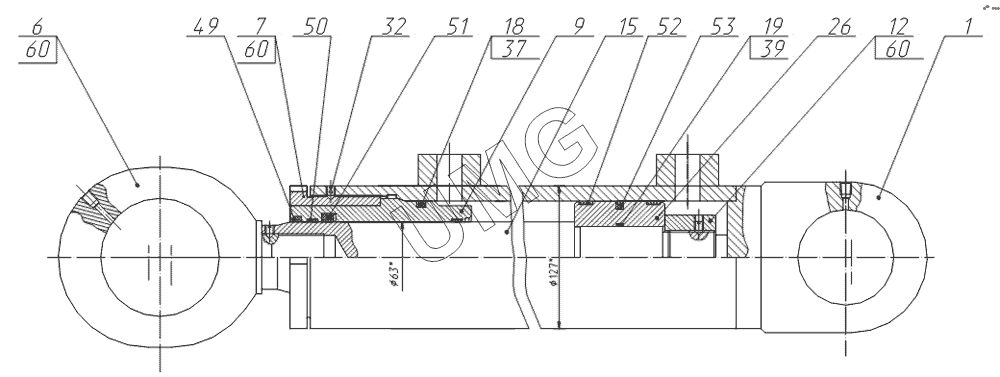

5846ТМ (ЕА17). Гидроцилиндр стрелы
1
6
7
9
12
15
18
19
32
37
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Loctite 577 | Loctite 577 | Герметик | |
| 1 | 08.46.99.100-10 | Цилиндр | |
| 6 | 313-00-23.95.001 | Проушина | |
| 7 | 08.46.99.002-11 | Гайка наружная | |
| 9 | 08.46.99.004-13 | Букса | |
| 12 | 08.46.99.019 | Гайка | |
| 15 | 08.46.99.010-10 | Шток | |
| 18 | 13.20.65.007 | Кольцо защитное | |
| 19 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 32 | М8-6gx12.14Н.016 | Винт | |
| 37 | 090-100-58-2-3 | Кольцо | |
| 38 | 055-060-30-2-3 | Кольцо | |
| 49 | 38/6618500 | Грязесъемник | |
| 50 | Т506 | Направляющая штока | |
| 51 | Тип 621/4317510 | Манжета | |
| 52 | Е20-095-100 | Кольцо | |
| 53 | Е15М-100-5 | Уплотнение |
