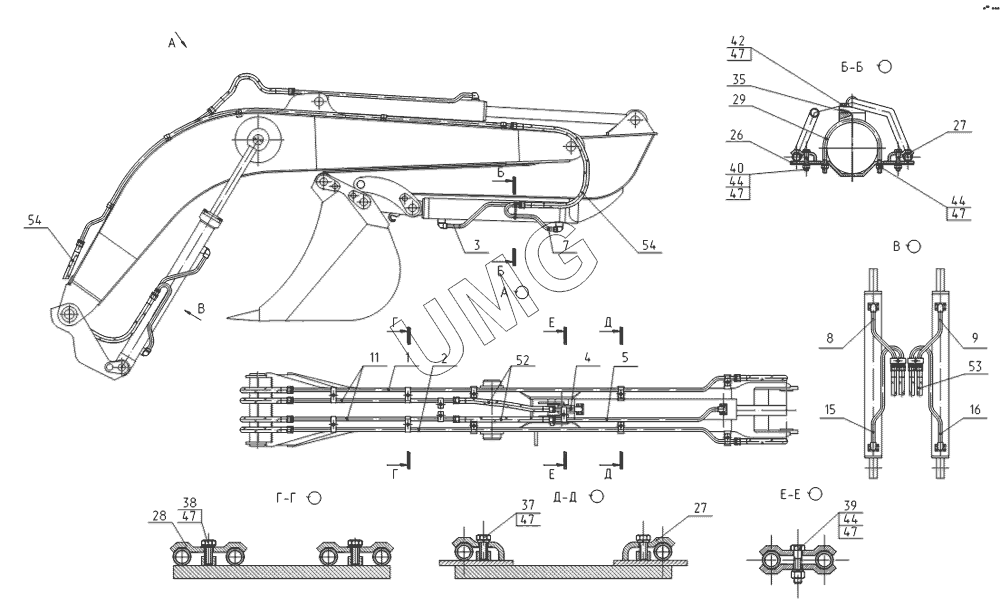

5846ТМ (ЕА17). Трубопроводы рабочего оборудования
1
2
3
4
5
7
8
9
11
15
16
26
27
27
28
29
35
37
38
39
40
42
44
44
44
47
47
47
47
47
47
52
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-00-39.80.010 | Трубопровод | |
| 2 | 417-00-39.80.020 | Трубопровод | |
| 3 | 417-00-39.80.030 | Трубопровод | |
| 4 | 417-00-39.80.040 | Трубопровод | |
| 5 | 417-00-39.80.050 | Трубопровод | |
| 7 | 312-00-28.80.030 | Трубопровод | |
| 8 | 312-00-28.80.040 | Трубопровод | |
| 9 | 312-00-28.80.050 | Трубопровод | |
| 11 | 312-04-28.81.030 | Трубопровод | |
| 15 | 314-02-23.80.060 | Трубопровод | |
| 16 | 314-02-23.80.080 | Трубопровод | |
| 26 | ЭО-3323.41.08.001 | Скоба | |
| 27 | ЭО-3323.41.08.005 | Скоба | |
| 28 | ЭО-3323.41.08.006 | Скоба | |
| 29 | 26.41.08.002 | Хомут | |
| 35 | 038-044-36-2-3 | Кольцо | |
| 37 | М12-6gx25.58.016 | Болт | |
| 38 | М12-6gx30.58.016 | Болт | |
| 39 | М12-6gx50.58.016 | Болт | |
| 40 | М12-6gx55.58.016 | Болт | |
| 42 | М12-6gx35.88.40Х.016 | Винт | |
| 44 | M12-6H.5.016 | Гайка | |
| 47 | 12.65Г.016 | Шайба | |
| 52 | 20-33(42х2)-650-У | РВД | |
| 53 | 20-33(42х2)-850-У | РВД | |
| 54 | 20-33(42х2)-1250-У | РВД |
