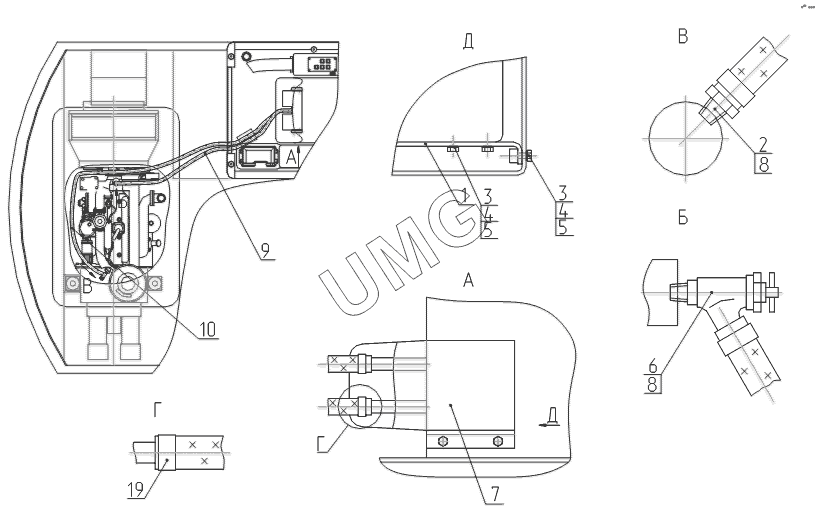

5846ТМ (ЕА17). Установка отопителя
1
2
3
3
4
4
5
5
6
7
8
8
9
10
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225-10-87.25.300 | Кронштейн | |
| 2 | ЭО-3323.31.12.302 | Штуцер | |
| 3 | М6-6gx16.58.016 | Болт | |
| 4 | 6.65Г.016 | Шайба | |
| 5 | C6.01.08кn.019 | Шайба | |
| 6 | ВС-11 | Кран | |
| 7 | ZENITH-8000 | Отопитель (12В) | |
| 8 | ТУ225761-018-51049574-2002 | Герметик | |
| 9 | 312-20-87.17.001 | Рукав | |
| 10 | 312-20-87.17.002 | Рукав | |
| 13 | Э 302-1-1600-14 | Хомутик | |
| 19 | 28/19-28 | Хомут червячный |
