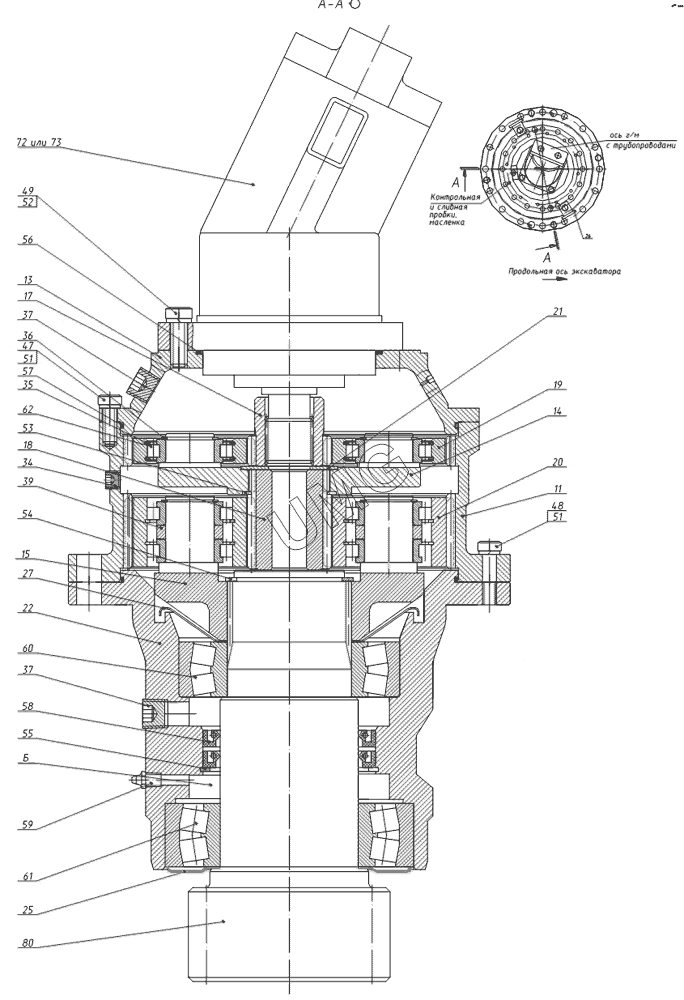

5846ТМ (ЕА17). Механизм поворота
11
13
14
15
17
18
19
20
21
22
25
27
34
35
36
37
37
39
47
48
49
51
51
52
53
54
55
56
57
58
59
60
61
62
72
73
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | ЕК-14.07.00.001 | Корпус | |
| 13 | ЕК-14.07.00.01 | Крышка | |
| 14 | ЕК-14.07.00.004 | Водило первой ступени | |
| 15 | ЕК-14.07.00.005 | Водило второй ступени | |
| 17 | ЕК-14.07.00.007 | Шестерня солнечная | |
| 18 | ЕК-14.07.00.008 | Шестерня солнечная | |
| 19 | ЕК-14.07.00.010 | Сателлит | |
| 20 | ЕК-14.07.00.009 | Сателлит | |
| 21 | ЕК-14.07.00.011 | Шайба опорная | |
| 22 | ЕК-14.07.00.012 | Корпус | |
| 25 | ЕК-14.07.00.015 | Кольцо уплотнительное | |
| 26 | ЕК-14.07.00.016 | Проушина | |
| 27 | ЕК-14.07.00.017 | Кольцо | |
| 34 | 18.31.06.005 | Пробка | |
| 35 | 18.31.03.031 | Кольцо стопорное | |
| 36 | ЭО-3322Б.68.00.005 | Кольцо стопорное | |
| 37 | ЭО-3323.20.30.049 | Пробка | |
| 39 | КС-3372.28.414 | Кольцо | |
| 47 | М10-6gx25.58.016 | Болт | |
| 48 | М10-6gx35.58.016 | Болт | |
| 49 | М12-6gx35.88.016 | Болт | |
| 51 | 10.65Г.016 | Шайба | |
| 52 | 12.65Г.016 | Шайба | |
| 53 | В-58 | Кольцо | |
| 54 | В-80 | Кольцо | |
| 55 | В-125 | Кольцо | |
| 56 | 125-130-36-1-3 | Кольцо | |
| 57 | 240-245-36-1-3 | Кольцо | |
| 58 | 1.2-100х125-2 | Манжета | |
| 59 | 1.3.Ц6Хр | Масленка | |
| 60 | 3518 | Подшипник | |
| 61 | 3520 | Подшипник | |
| 62 | 502207 | Подшипник | |
| 72 | 310.3.56 | Гидромотор | |
| 73 | 410.56-09.02 | Гидромотор | |
| 80 | ЕК-14.07.00.006-01 | Вал-шестерня | |
| 95 | М16-6gx40.58.016 | Болт |
