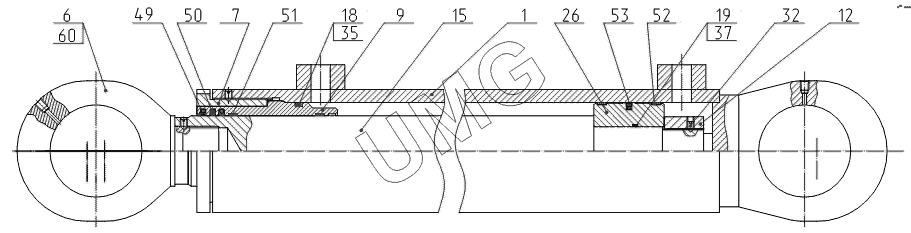

E185W (ЕК-18). Гидроцилиндр рукояти (с уплотнениями Элконт)
1
6
7
9
12
15
18
19
26
32
35
37
49
50
51
52
53
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 110-70.11.03.100 | Цилиндр | |
| 6 | ЭО-3323А.71.82.001-11 | Проушина | |
| 7 | 110-80-11.02.002-11 | Гайка наружная | |
| 9 | 110-80-11.02.004-12 | Букса | |
| 12 | 08.46.99.019 | Гайка | |
| 15 | 110-80-11.02.005 | Шток | |
| 18 | 313-00-23.94.008 | Кольцо защитное | |
| 19 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 26 | 313-00-23.94.026-12 | Поршень | |
| 32 | В.М8-6gх12.14H.016 | Винт | |
| 35 | 100-110-58-2-2 | Кольцо | |
| 37 | 055-060-30-2-3 | Кольцо | |
| 49 | Е50-А-080-5 | Грязесъемник | |
| 50 | Е06-080-5 | Уплотнение | |
| 51 | Е20-080-085 | Кольцо | |
| 52 | Е20-120-110 | Кольцо | |
| 53 | Е15М-110-5 | Уплотнение | |
| 60 | ТУ225761-018-51049574-2002 | Герметик |
