E185W (ЕК-18). Гидроцилиндр рукояти (с уплотнениями Элконт)
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
16
16
16
16

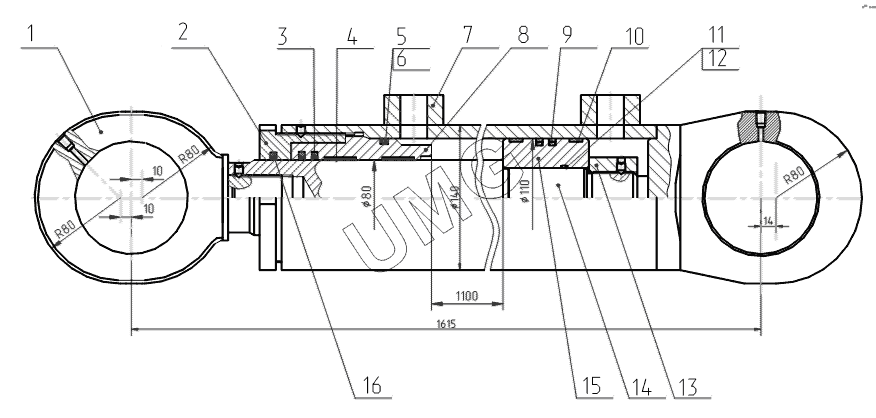

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.71.82.001-11 | Проушина | |
| 2 | 110-80-11.02.002 | Гайка наружная | |
| 3 | Е02-080-3 | Уплотнение | |
| 4 | Е22-080-30-3,0 | Опорно-направляющее кольцо | |
| 4 | 00.00.12.080 | Опорно-направляющее кольцо | |
| 5 | 313-00-23.94.008 | Кольцо защитное | |
| 6 | 100-110-58-2-2 | Кольцо | |
| 6 | ТУ225761-018-51049574-2002 | Герметик | |
| 7 | 110-70.11.03.100 | Цилиндр | |
| 8 | 110-80-11.02.004 | Букса | |
| 9 | Е13-110 | Уплотнение | |
| 10 | 00.00.11.110 | Кольцо опорно-направляющее КОН-110 | |
| 10 | Е21-110-12-3,0 | Кольцо | |
| 11 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 12 | 055-060-30-2-3 | Кольцо | |
| 13 | 08.46.99.019 | Гайка | |
| 14 | 110-80-11.02.005 | Шток | |
| 15 | 313-00-23.94.026 | Поршень | |
| 16 | 01-080 | Кольцо | |
| 16 | Е52-080 | Грязесъемник | |
| 16 | 00.00.10.080 | Грязесъемник ГСВ-80 | |
| 16 | 00.00.13.080 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 16 | 00.00.10.080 | Грязесъемник ГСВ-80 | |
| 16 | 088-095-46-2-3 | Кольцо | |
| 17 | В.М8-6gх12.14H.016 | Винт |
