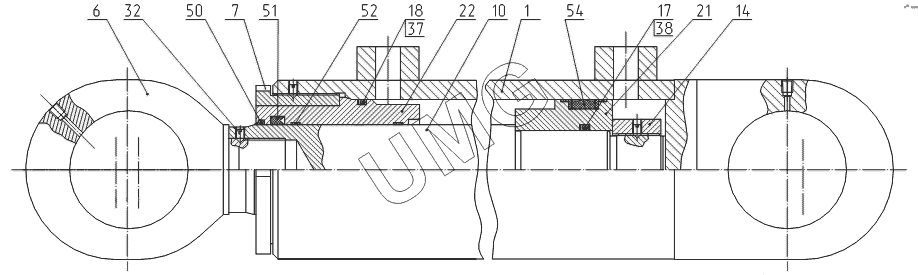

E185W (ЕК-18). Гидроцилиндр стрелы (с уплотнениями ГидраПак)
1
1
6
7
10
14
17
18
21
22
32
37
38
50
51
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34.64.00.870 | Цилиндр | |
| 1 | 34.64.00.850 | Цилиндр | |
| 6 | ЭО-3323А.71.82.001-11 | Проушина | |
| 7 | ЭО-3323А.71.82.002-11 | Гайка наружная | |
| 10 | 34.64.01.805-10 | Шток | |
| 14 | ЭО-3323А.71.82.020 | Гайка | |
| 17 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 18 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 21 | ЭО-3323А.71.82.006-11 | Поршень | |
| 22 | ЭО-3323А.71.82.004-11 | Букса | |
| 32 | В.М8-6gх12.14H.016 | Винт | |
| 37 | 115-125-58-2-2 | Кольцо | |
| 38 | 070-080-58-2-2 | Кольцо | |
| 50 | PW80 | Грязесъемник | |
| 51 | TS809511.5/LA | Уплотнение штока | |
| 52 | 1/GT80х84-8.1/102 | Направляющая штока | |
| 54 | DPS125108 | Уплотнение поршня |
