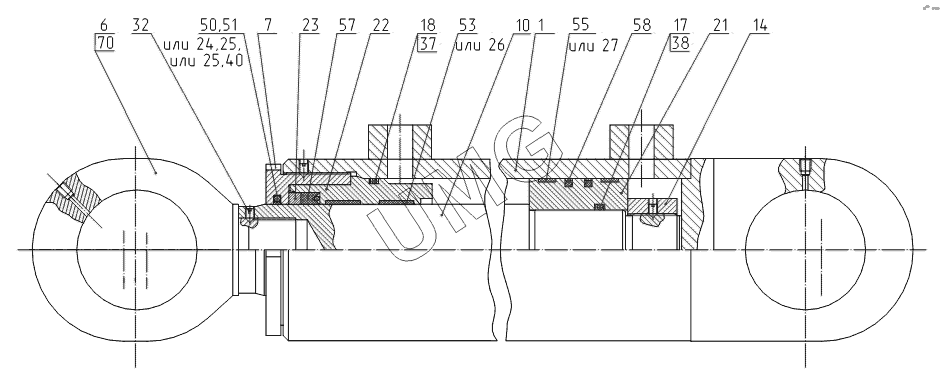

E185W (ЕК-18). Гидроцилиндр стрелы (с уплотнениями Элконт)
1
1
6
7
10
14
17
18
21
22
23
24
25
25
25
26
27
32
37
38
40
50
51
53
55
57
58
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34.64.00.870 | Цилиндр | |
| 1 | 34.64.00.850 | Цилиндр | |
| 6 | ЭО-3323А.71.82.001-11 | Проушина | |
| 7 | ЭО-3323А.71.82.002 | Гайка наружная | |
| 10 | 34.64.01.805-10 | Шток | |
| 14 | ЭО-3323А.71.82.020 | Гайка | |
| 17 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 18 | ЭО-3323А.71.82.013 | Кольцо защитное | |
| 21 | ЭО-3323А.71.82.006-01 | Поршень | |
| 22 | ЭО-3323А.71.82.004-01 | Букса | |
| 23 | ЭО-3323А.71.82.003-01 | Кольцо | |
| 24 | 00.00.13.080 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 25 | 00.00.10.080 | Грязесъемник ГСВ-80 | |
| 25 | 00.00.10.080 | Грязесъемник ГСВ-80 | |
| 26 | 00.00.12.080 | Опорно-направляющее кольцо | |
| 27 | 00.00.11.125 | Опорно-направляющее кольцо | |
| 32 | В.М8-6gх12.14H.016 | Винт | |
| 37 | 115-125-58-2-2 | Кольцо | |
| 38 | 070-080-58-2-2 | Кольцо | |
| 40 | 088-095-46-2-2 | Кольцо | |
| 50 | Е52-080 | Грязесъемник | |
| 51 | 01-080 | Кольцо | |
| 53 | Е22-080-30-3,0 | Опорно-направляющее кольцо | |
| 55 | Е21-125-15-3,0 | Опорно-направляющее кольцо | |
| 57 | Е3-080-4 | Манжета | |
| 58 | Е13М-125-5 | Уплотнение | |
| 70 | ТУ225761-017-51049574-2002 | Герметик |
