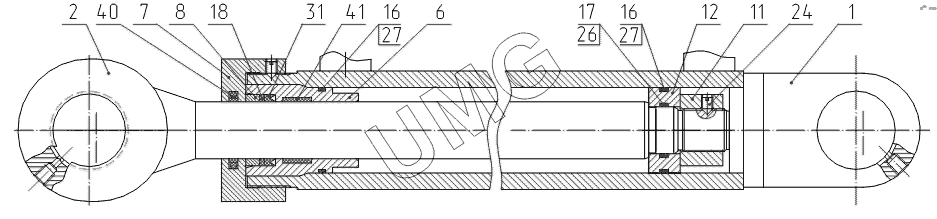

E185W (ЕК-18). Гидроцилиндр
1
2
6
7
8
11
12
16
16
17
18
24
26
27
27
31
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 060-40-03.00.100 | Цилиндр сварной | |
| 2 | 060-40-03.01.200 | Шток сварной | |
| 6 | 313-00-40.11.401 | Букса | |
| 7 | 313-00-40.11.402 | Гайка | |
| 8 | 313-00-40.11.403 | Кольцо | |
| 11 | 060-50-03.00.006 | Гайка | |
| 12 | 060-50-03.00.007 | Поршень | |
| 16 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 17 | 313-00-40.10.314 | Кольцо защитное | |
| 18 | 313-00-40.10.312 | Кольцо защитное | |
| 24 | В.М8-6gх12.14H.016 | Винт | |
| 26 | 033-038-30-2-3 | Кольцо | |
| 27 | 055-060-30-2-3 | Кольцо | |
| 31 | 1-50x40 | Манжета | |
| 40 | Е52-040-1 | Грязесъемник | |
| 41 | Е22-040-20-3.0 | Кольцо |
