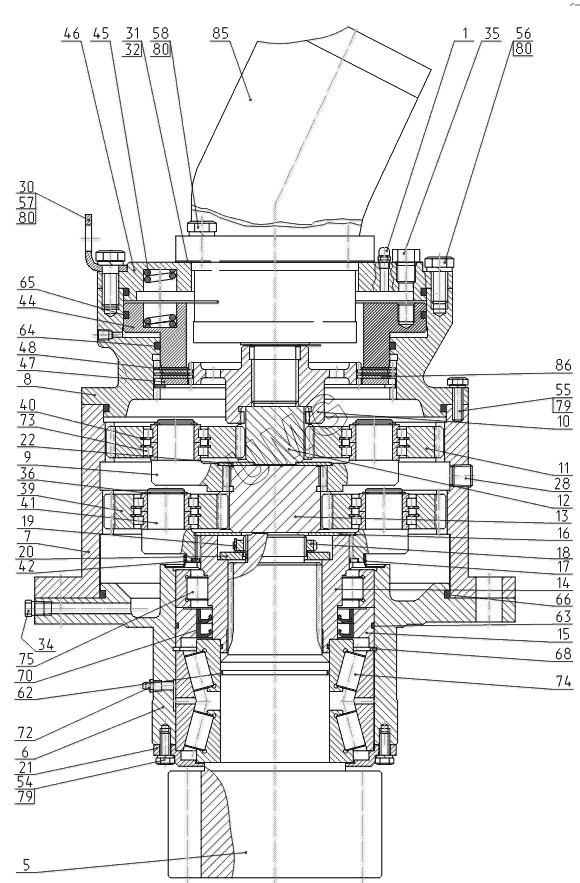

E185W (ЕК-18). Механизм поворота c гидромотором Bosch-Rexroth и ПСМ (до 1.07.2007 г.)
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
28
31
32
34
35
36
39
40
41
42
47
48
55
58
62
63
64
65
66
68
70
72
73
74
75
79
79
80
80
80
85
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 225-01-07.00.001-18 | Вал-шестерня | |
| 6 | 225-01-07.00.002 | Корпус | |
| 7 | 225-01-07.00.003 | Корпус | |
| 8 | 225-01-07.00.004 | Корпус тормоза | |
| 9 | 225-01-07.00.005 | Водило | |
| 11 | 225-01-07.00.007 | Сателлит | |
| 12 | 225-01-07.00.008 | Шестерня солнечная | |
| 13 | 225-01-07.00.009 | Шестерня солнечная | |
| 14 | 225-01-07.00.010 | Муфта | |
| 15 | 225-01-07.00.011 | Проставка | |
| 16 | 225-01-07.00.012 | Диск опорный | |
| 17 | 225-01-07.00.013 | Кольцо защитное | |
| 18 | 225-01-07.00.014 | Гайка | |
| 19 | 225-01-07.00.015 | Шайба стопорная | |
| 20 | 225-01-07.00.016 | Шайба | |
| 21 | 225-01-07.00.017 | Крышка | |
| 22 | 225-01-07.00.018 | Диск опорный | |
| 23 | 225-01-07.00.019 | Пружина | |
| 25 | 225-01-07.00.021 | Шкив тормозной | |
| 26 | 225-01-07.00.022 | Корпус тормоза | |
| 27 | 225-01-07.00.023 | Крышка | |
| 28 | ЭО-3323.20.30.049 | Пробка | |
| 29 | 225-01-07.00.024 | Поршень | |
| 31 | ЭО-3322Б.03.30.022 | Прокладка | |
| 32 | ЭО-3322Б.03.30.023 | Прокладка регулировочная | |
| 34 | ЭО-3322А.09.40.004 | Пробка коническая | |
| 35 | 18.31.06.005 | Пробка | |
| 36 | ЭО-3322Б.68.00.005 | Кольцо стопорное | |
| 37 | 225-01-07.00.025 | Штифт | |
| 38 | 225-01-07.00.026 | Штифт | |
| 39 | 18.31.03.011 | Сателлит | |
| 40 | 18.31.03.031 | Кольцо стопорное | |
| 41 | 18.31.04.014 | Водило | |
| 42 | 18.31.04.029 | Кольцо | |
| 47 | 222-00.07.023 | Диск опорный | |
| 48 | КА-525.26.019 | Диск неподвижный | |
| 55 | М10-6gх35.58.016 | Болт | |
| 58 | М16-6gх45.58.016 | Болт | |
| 59 | М12-6gх35.58.016 | Болт | |
| 61 | М10-6gх30.88.40Х.016 | Болт | |
| 62 | 100-105-30-2-2 | Кольцо | |
| 63 | 185-190-36-2-2 | Кольцо | |
| 64 | 220-230-58-1-3 | Кольцо | |
| 65 | 260-270-58-1-3 | Кольцо | |
| 66 | 300-310-58-1-3 | Кольцо | |
| 68 | 2В190 | Кольцо | |
| 69 | 2В220 | Кольцо | |
| 70 | 1-120х150-1 | Манжета | |
| 72 | 1,31Ц6 | Масленка | |
| 73 | 502207 | Подшипник | |
| 74 | 97521 | Подшипник | |
| 75 | 32221 | Подшипник | |
| 79 | 10.65Г.016 | Шайба | |
| 80 | 16.65Г.016 | Шайба | |
| 81 | 12.65Г.016 | Шайба | |
| 85 | A2FM107/61W-XAB-191J-SK | Гидромотор | |
| 85 | 3103.112ТУ22-1.020-100-95 | Гидромотор |
