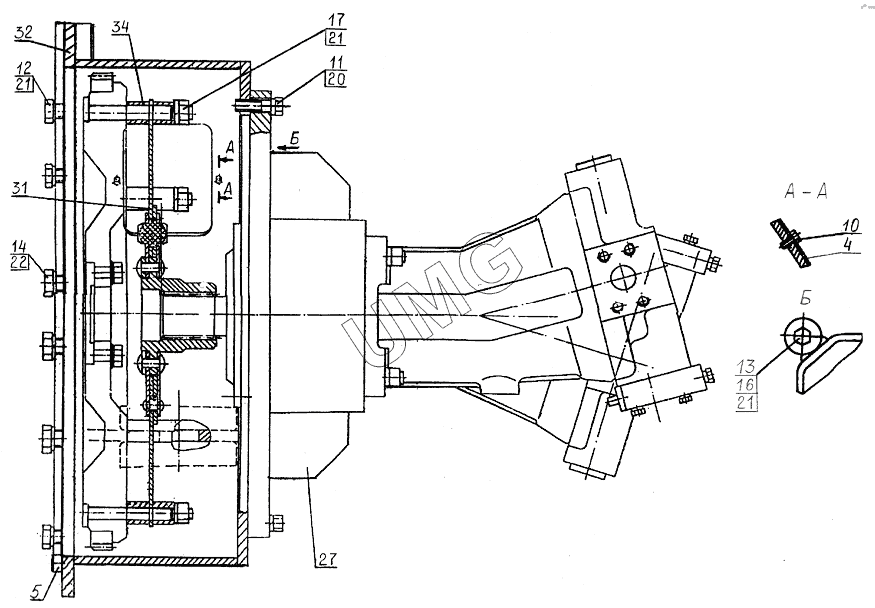

E185W (ЕК-18). Установка насоса
4
5
10
11
12
13
14
16
17
20
21
21
21
22
27
31
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 005-01-03.01.005 | Крышка | |
| 5 | ЭО-3323.04.03.003 | Штифт | |
| 10 | М6-6gх16.58.016 | Болт | |
| 11 | М10-6gх30.58.016 | Болт | |
| 12 | М12-6gх30.58.016 | Болт | |
| 13 | М12-6gх40.58.016 | Болт | |
| 14 | М16-6gх30.58.016 | Болт | |
| 16 | М12-6Н.5.016 | Гайка | |
| 17 | М12х1.25-6Н.5.016 | Гайка | |
| 20 | 10.65Г.016 | Шайба | |
| 21 | 12.65Г.016 | Шайба | |
| 22 | 16.65Г.016 | Шайба | |
| 27 | 333.3.55.100.220 | Насос | |
| 31 | 314-02-03.09.100 | Диск демпферный | |
| 32 | 005-01-03.01.100 | Корпус | |
| 34 | 314-02-03.09.001 | Втулка |
