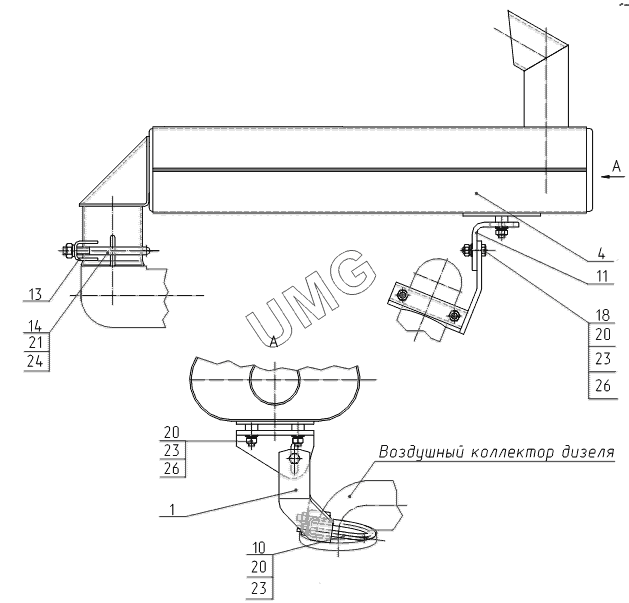

E185W (ЕК-18). Установка глушителя
1
4
10
11
13
14
18
20
20
20
21
23
23
23
24
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-03.10.010 | Стойка | |
| 4 | 314-02-03.10.100 | Глушитель | |
| 10 | 312-04-03.51.015 | Хомут | |
| 11 | 312-04-03.51.018 | Уголок | |
| 13 | 13.04.00.004 | Планка | |
| 14 | 13.04.00.005 | Хомут | |
| 18 | M8-6gx25.58.016 | Болт | |
| 20 | М8-6Н.5.016 | Гайка | |
| 21 | М10-6Н.5.016 | Гайка | |
| 23 | 8.65Г.016 | Шайба | |
| 24 | 10.65Г.016 | Шайба | |
| 26 | С8.01.08кп.019 | Шайба |
