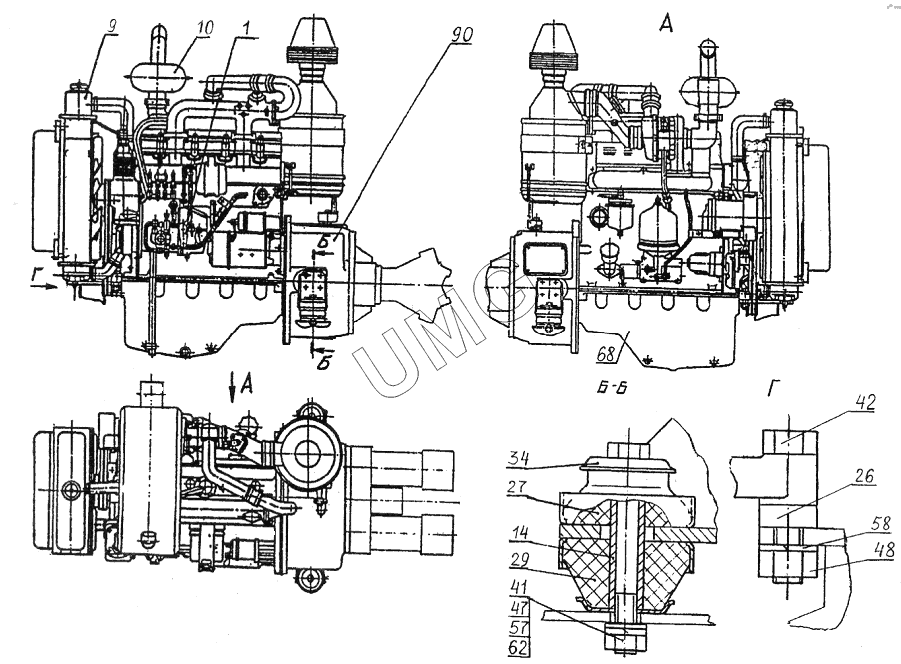

E185W (ЕК-18). Установка силовая
1
9
10
14
26
27
29
34
41
42
47
48
57
58
62
68
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-03.02.200 | Управление двигателем | |
| 9 | 314-02-03.07.000 | Установка радиаторов | |
| 10 | 314-02-03.10.000 | Установка глушителя | |
| 14 | 312-40-04.00.020 | Втулка опорная | |
| 26 | 314-02-03.00.002 | Шайба | |
| 27 | 312-04-03.51.006 | Амортизатор | |
| 29 | 312-40-04.00.001 | Амортизатор | |
| 34 | 312-04-03.51.002 | Чашка | |
| 41 | M16-6gх150.58.016 | Болт | |
| 42 | M20-6gх90.48.016 | Болт | |
| 47 | М16-6Н.5.016 | Гайка | |
| 48 | М20-6Н.5.016 | Гайка | |
| 57 | 16.65Г.016 | Шайба | |
| 58 | 20.65Г.016 | Шайба | |
| 62 | С16.01.08кп.019 | Шайба | |
| 68 | Д-245С-997 | Дизель | |
| 90 | 314-02-03.09.000 | Установка насоса (насос 333.3.55.100.220) |
